Spécifier une mauvaise finition de moule peut détruire un projet d’ingénierie autrement impeccable. D’innombrables lancements de produits échouent lorsque les pièces fabriquées échouent aux inspections visuelles. Lorsque cela se produit, vous pourriez être confronté à des retards importants, à des retouches coûteuses des outils et à des délais de production dépassés. Les rejets esthétiques et les collages de pièces résultent directement de choix d’état de surface incompatibles. L’industrie manque actuellement d’une base de référence universelle. Les fabricants nord-américains suivent généralement par défaut les directives SPI. À l’inverse, les marchés européens et asiatiques utilisent souvent l’échelle VDI 3400.
Nous expliquerons exactement comment évaluer ces deux systèmes distincts. Vous apprendrez un cadre technique rigide pour choisir la finition correcte en fonction du coût de l"outillage, de la sélection des matériaux et des angles de dépouille requis. Lisez la suite pour spécifier en toute confiance la bonne texture pour votre prochain projet de moulage de plastique. Ce guide élimine les incertitudes liées à la texturation des moules. Vous pouvez éviter les pièges courants et rationaliser votre cycle de production dès aujourd’hui.
Commencez par définir les acronymes et comprenez comment les ingénieurs les appliquent dans des scénarios réels. Nous devons examiner les finitions de surface SPI et VDI pour comprendre leurs principales différences mécaniques. La norme de la Society of Plastics Industry (SPI) se concentre fortement sur les techniques de polissage manuel. Les outilleurs réalisent ces finitions à l’aide d’outils manuels, de pierres abrasives et de pâte diamantée. Vous trouverez quatre catégories principales au sein du système SPI. Chaque catégorie contient trois sous-catégories, numérotées de 1 à 3.
A l’inverse, la norme Verein Deutscher Ingenieure (VDI 3400) fonctionne différemment. Il couvre principalement les textures obtenues via l"usinage par décharge électrique (EDM). Cette norme supprime complètement le polissage manuel à la main de l’équation. L"échelle va de VDI 12 à VDI 45. VDI 12 représente une finition lisse et mate. VDI 45 représente une texture très lourde et agressive.
Les finitions VDI restent hautement reproductibles d’un cycle de production à l’autre. La texture finale de la surface est directement liée aux paramètres de la machine plutôt qu"à la technique de polissage individuelle d"un outilleur. L"électrode EDM produit des étincelles contre l"acier, laissant des cratères microscopiques. La taille et la profondeur de ces cratères déterminent le numéro VDI spécifique. De plus, les grades VDI sont directement corrélés aux valeurs standard de rugosité de surface (Ra). Cela rend la mesure objective beaucoup plus facile pour les équipes de contrôle qualité.
Choisir la bonne norme implique plusieurs variables opérationnelles. Lors de l’évaluation d’un moule par injection plastique , vous devez évaluer considérablement la prévisibilité et les délais de livraison. VDI est contrôlé par machine. Il offre une cohérence stricte dans plusieurs cavités. Vous pouvez programmer une machine EDM pour créer une cavité avec une finition VDI 30 précise. La machine reproduira parfaitement cela dans toutes les cavités d’un moule familial. SPI s'appuie fortement sur les compétences des opérateurs. La cohérence d’une cavité à l’autre est beaucoup plus difficile à garantir sur des géométries complexes. Un technicien peut polir une cavité de manière légèrement plus agressive qu'une autre, entraînant de légers décalages visuels sur les pièces moulées finales.
Les considérations liées à l’outillage et aux délais de livraison dictent également votre choix. Les qualités SPI A et B nécessitent des aciers de moulage plus durs pour retenir efficacement le poli. Vous avez souvent besoin d"aciers à outils haut de gamme comme le H13 ou le Stavax. Cela augmente considérablement les coûts initiaux des matières premières. Le polissage manuel pour les finitions SPI de haut niveau ajoute également des jours, voire des semaines, aux délais de réalisation des moules. Le polissage est séquentiel. Vous ne pouvez pas sauter des étapes. Les finitions VDI sont usinées directement dans l"acier lors de la phase d"électroérosion. Vous économisez un temps de travail manuel important et réduisez votre planning d’outillage.
Les risques d’altération de la géométrie présentent un autre facteur critique lors de la fabrication des moules. Un polissage manuel excessif peut accidentellement arrondir les angles vifs. Un opérateur polissant de manière agressive une finition SPI A-2 pourrait modifier par inadvertance les microdimensions critiques de l"outil. Le processus EDM utilisé pour VDI maintient une intégrité géométrique stricte. L"électrode brûle uniformément la texture de l"acier sans recourir au frottement physique.
Bonne pratique : spécifiez toujours des finitions VDI sur les pièces nécessitant des coins internes pointus ou des caractéristiques de verrouillage précises pour préserver les micro-géométries.
Erreur courante : Spécifier une finition SPI A-1 sur une pièce comportant des micro-nervures complexes. Le processus de polissage manuel détruira presque certainement les bords nets et prévus des nervures, entraînant une défaillance de la pièce.
Les ingénieurs doivent faire correspondre la norme de surface à l"environnement d"utilisation finale. Examinons les applications industrielles spécifiques pour voir où chaque norme excelle.
Les exigences en matière de moulage par injection automobile exigent un contrôle esthétique précis et une durabilité élevée. Lors de la conception de composants intérieurs tels que des tableaux de bord, des consoles centrales et des garnitures, les ingénieurs exigent généralement VDI 30 à VDI 36. Ces textures EDM lourdes permettent d'obtenir des surfaces antireflets et résistantes aux rayures. Ils imitent souvent parfaitement les textures du cuir, améliorant ainsi la valeur perçue de l’intérieur du véhicule. Pour les composants extérieurs tels que les boîtiers de luminaires et les lentilles, les exigences changent complètement. Vous devez spécifier SPI A-1 ou A-2 pour un moulage par injection automobile produisant une clarté optique. Ces finitions polies au diamant permettent une transmission maximale de la lumière et éliminent la distorsion visuelle.

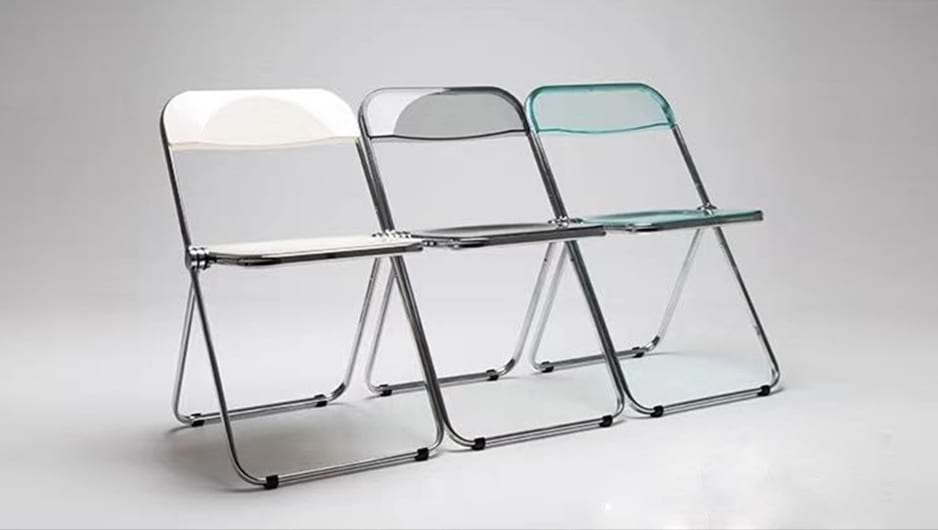

Les biens de consommation et les meubles imposent également des normes de surface spécifiques. Les grandes pièces structurelles utilisent souvent les qualités SPI C ou D. Alternativement, vous pouvez voir VDI 27 à VDI 33 déployé fréquemment. Par exemple, un moule de chaise en plastique nécessite ces textures agressives pour fonctionner correctement sur le marché. Ces qualités plus rugueuses masquent efficacement les marques d'écoulement, les marques d'écoulement et les imperfections de seuil sur des surfaces massives. Ils offrent également une adhérence essentielle à l’utilisateur final et une durabilité à long terme contre les rayures. Une finition très brillante sur une chaise en plastique mettrait en évidence chaque défaut de fabrication et se rayerait facilement lors d'une utilisation quotidienne.
Les appareils médicaux et les salles blanches fonctionnent selon des directives réglementaires strictes. Les ingénieurs exigent des qualités SPI A hautement polies pour ces applications critiques. Les surfaces lisses et non poreuses empêchent l"accumulation bactérienne et facilitent la stérilisation. Ils permettent également l"inspection visuelle des fluides traversant l"appareil. Une surface VDI texturée pourrait piéger des contaminants microscopiques en milieu clinique, entraînant de graves échecs réglementaires.
Les finitions de surface dictent fortement la géométrie physique de vos pièces. La règle de l’angle de dépouille reste absolue dans le moulage par injection plastique. La dépouille permet à la pièce de s"éjecter en douceur sans frotter contre les parois du moule. Si vous spécifiez une finition lisse comme SPI A/B ou VDI 12-18, vous avez besoin d"un minimum de 0,5° à 1° de tirage. Les finitions texturées exigent beaucoup plus de dégagement. Pour les textures agressives comme SPI C/D ou VDI 24-45, vous devez ajouter 1° de dépouille pour chaque 0,02 mm (0,001") de profondeur de texture.
Le fait de ne pas spécifier le projet correct entraîne des défauts de fabrication immédiats. Vous verrez de graves éraflures et des marques de traînée sur les parois latérales. Les broches d"éjection peuvent même traverser la pièce pendant l"éjection, car la friction maintient le plastique trop fermement contre l"acier texturé.
Le tableau suivant illustre les recommandations d"angle de dépouille standard basées sur la profondeur de l"état de surface.
| Type de fini de surface | Nuances équivalentes | Angle de dépouille minimum requis |
|---|---|---|
| Haute brillance/lisse | SPI A-1, A-2, VDI 12 | 0,5° à 1,0° |
| Semi-brillant/mat | SPI B-1, C-1, VDI 24 | 1,5° à 2,0° |
| Texture moyenne | SPI D-1, VDI 30 | 2,5° à 3,5° |
| Texture lourde | SPI D-3, VDI 45 | 5,0° ou plus |
Le retrait et la viscosité du matériau influencent également fortement votre choix de finition. Les plastiques cristallins se comportent différemment des plastiques amorphes à l’intérieur de la cavité du moule. Les matériaux comme le POM, le PA et le PP rétrécissent considérablement pendant la phase de refroidissement. Ils se détachent des parois de la cavité et se détachent facilement des surfaces SPI hautement polies. Les plastiques amorphes comme le PC, l"ABS et le PMMA sont naturellement « collants ». Ils subissent moins de retrait volumétrique et sont sujets aux prises sous vide sur les moules à haute brillance (SPI A). Le plastique crée un véritable effet de succion contre l’acier parfaitement lisse.
Ces polymères collants fonctionnent souvent mieux avec une micro-texture appliquée sur le moule. L"utilisation d"une finition SPI B/C ou VDI 18-24 permet à des poches d"air microscopiques de briser le joint sous vide lors de l"éjection. Cela garantit un retrait en douceur des pièces et évite les marques de contrainte des éjecteurs sur le produit fini.
Les équipes de contrôle qualité sont confrontées à des défis particuliers lors de la vérification des finitions de surface dans les usines. Nous devons nous attaquer au piège de la subjectivité inhérent aux normes SPI. L"inspection visuelle est souvent très subjective. Un inspecteur peut approuver une finition SPI B-2, tandis qu"un autre la rejette en fonction des conditions d"éclairage ou de son jugement personnel. Vous devez établir des plaques de référence physiques pendant le processus de contrôle qualité (CQ). Le fournisseur de fabrication et le client d"ingénierie doivent signer ces plaques physiques avant le début de la production de masse. Cette étape simple évite des litiges coûteux avec les fournisseurs par la suite.
Le VDI offre une bien meilleure mesurabilité. Le VDI peut être vérifié objectivement à l’aide d’un profilomètre. Cet appareil fait glisser un stylet microscopique sur l"acier du moule. Il mesure la valeur exacte de Ra (Roughness Average) en micromètres. La machine fournit un point de données concret. Il n’y a aucune place au débat ou à l’interprétation subjective.
Les implications de l’approvisionnement mondial compliquent encore davantage la situation. De nombreuses entreprises transfèrent des moules entre l’Asie, l’Europe et l’Amérique du Nord au cours de leur durée de vie opérationnelle. Vous devez combler de manière proactive l’écart entre les attentes SPI et VDI. Exigez toujours un tableau de traduction Ra strict dans le bon de commande officiel. Cela garantit qu"un atelier d"outillage en Allemagne comprend l"équivalent exact de la rugosité d"une finition SPI B-1 spécifiée par un designer industriel de Chicago.
Choisir la bonne finition de moule nécessite d’équilibrer l’esthétique, la science des matériaux et les réalités de fabrication. Vous devez parcourir attentivement la matrice de décision. Choisissez les normes VDI lorsque vous avez besoin de textures reproductibles générées par machine et d’un contrôle strict des coûts sur la phase d’outillage. Choisissez les normes SPI lorsque votre projet exige une brillance élevée, une clarté optique ou des exigences cosmétiques haut de gamme que seul le polissage manuel au diamant peut atteindre.
Vos prochaines étapes immédiates impliquent une vérification rigoureuse de la conception. Conseillez à vos équipes d’ingénierie de vérifier tous les modèles CAO 3D pour déterminer les angles de dépouille adéquats avant de fixer une spécification de finition de surface. Comparez le taux de retrait du polymère choisi avec la profondeur de texture prévue. Enfin, fournissez toujours des plaques de référence physiques ou des valeurs Ra strictes à votre partenaire d"outillage pour garantir un alignement absolu avant de couper l"acier.
R : Il n"y a pas de conversion 1:1 car SPI inclut le sablage et le polissage manuels, tandis que VDI est strictement basé sur l"EDM. Les processus créent différentes topographies microscopiques. Il existe cependant des approximations approximatives basées sur les valeurs Ra. Par exemple, VDI 12 s"aligne à peu près sur la valeur Ra d"une finition SPI C-1. Utilisez toujours un profilomètre pour des traductions exactes.
R : Le coût de l"outillage augmente considérablement en raison du travail manuel ou du temps d"électroérosion prolongé, mais le prix des pièces reste généralement inchangé. Les coûts des pièces n"augmentent que si la finition spécifiée impose un temps de cycle d"injection plus lent ou nécessite un nettoyage fréquent du moule, comme la gestion des dégazages agressifs sur les moules SPI très brillants.
R : Les textures lourdes diffusent efficacement la lumière, brisant les reflets qui mettent en valeur les dépressions de la surface. Les qualités VDI 36-45 ou SPI D-3 sont les meilleurs choix pour masquer les marques d"évier sur des nervures épaisses ou des sections de murs lourds. Ces textures profondes camouflent parfaitement les lignes d’écoulement et les imperfections mineures du gate.
