Les marques d"évier sur les surfaces extérieures compromettent à la fois l"acceptation esthétique et l"intégrité structurelle des pièces moulées par injection. Ils signalent immédiatement une mauvaise qualité de fabrication aux utilisateurs finaux. Vous ne pouvez pas simplement ignorer ces défauts visuels dans un marché de consommation hautement concurrentiel.
Le principal coupable est une masse localisée disproportionnée. Ce phénomène se produit généralement là où les éléments internes tels que les nervures et les bossages rencontrent la paroi nominale. La résolution de ce problème nécessite le strict respect des directives de conception pour la fabrication (DFM) bien avant le début de l"outillage. Les ajustements du processus post-moulage, comme l"augmentation de la pression de maintien, restent des bandages peu fiables pour les défauts géométriques fondamentaux.
Cet article fournit des ratios d"ingénierie définitifs pour vous aider à intégrer avec succès des éléments structurels complexes. Nous présenterons des stratégies éprouvées pour éliminer complètement les marques d"enfoncement au stade de la CAO. Le respect de ces directives précises réduit les itérations d’outillage, améliore la qualité finale de la pièce et accélère votre délai global de mise sur le marché.
Comprendre la dynamique du retrait volumétrique est crucial pour tout ingénieur en mécanique. Lorsque le plastique fondu pénètre dans la cavité du moule, il commence immédiatement à refroidir de l"extérieur vers l"intérieur. La peau extérieure se solidifie rapidement contre l"outil en acier froid. Le noyau fondu met beaucoup plus de temps à geler. Les sections plus épaisses retiennent la chaleur plus longtemps. Ils rétrécissent vers l"intérieur lorsqu"ils finissent par refroidir. Cette contraction thermique interne tire la surface extérieure déjà refroidie vers l"intérieur, créant une dépression visible connue sous le nom de marque d"évier.
Les ingénieurs sont fréquemment confrontés au problème de l’accumulation de masse lors de la conception des pièces. Vous pourriez concevoir un mur nominal parfaitement standard. Vous pouvez ajouter une nervure apparemment fine pour plus de résistance structurelle. Cependant, à l"intersection de ces deux éléments, vous créez par inadvertance une section épaisse cachée. Nous évaluons cette masse cachée en utilisant la méthode du cercle inscrit. Si vous dessinez un cercle à l"intérieur de l"intersection CAO, son diamètre est souvent nettement plus grand que l"épaisseur nominale de la paroi. Cette accumulation de masse cachée agit comme un réservoir thermique et devient la cause directe d"un retrait localisé.
Nous devons également nous attaquer au coût élevé des mesures correctives. La réparation des marques d"évier après la coupe de l"acier présente d"énormes problèmes logistiques. Vous devez effectuer des modifications coûteuses du moule. Les outilleurs doivent généralement utiliser l"EDM (usinage par décharge électrique) ou souder l"outil pour affiner les cavités des nervures. Alternativement, les mouleurs tentent de corriger le défaut en utilisant des paramètres de traitement agressifs. Ils renforcent le peloton et maintiennent la pression. Ces ajustements qui réduisent le temps de cycle gaspillent de l"énergie et introduisent des contraintes internes dangereuses dans la pièce. Il faut d"abord corriger la géométrie en CAO pour éviter ces pénalités.
Vous devez respecter strictement la règle du rapport d’épaisseur de base. L"épaisseur de vos nervures à la base doit mesurer entre 50 % et 70 % de l"épaisseur nominale de la paroi. Nous exigeons 50 % pour les résines semi-cristallines à retrait élevé comme le nylon ou le polypropylène. Vous pouvez augmenter le rapport en toute sécurité jusqu"à 70 % pour les résines amorphes à faible retrait comme le polycarbonate ou l"ABS. Le dépassement de ces limites entraîne mathématiquement des défauts de surface.
Les angles de dépouille et les limitations de hauteur nécessitent un équilibrage minutieux. Nous recommandons 0,5° à 1,5° de tirage par face pour une bonne éjection du moule. Vous devez surveiller attentivement la hauteur maximale de vos côtes. Les nervures plus hautes nécessitent naturellement plus de dépouille pour se libérer de la cavité en acier. Ce dépouille supplémentaire épaissit par inadvertance la base de la nervure. Une base plus épaisse viole la règle des 50 à 70 % et provoque immédiatement des marques d"évier. Gardez la hauteur totale de vos nervures inférieure à trois fois l"épaisseur nominale de la paroi pour éviter ce piège géométrique.
Vous devez spécifier des congés et des rayons précis. Vous avez besoin de rayons de base mesurant 0,25 à 0,5 fois l"épaisseur nominale de la paroi. Les coins tranchants qui se croisent provoquent de graves concentrations de contraintes. Ils conduisent à une défaillance prématurée des pièces sous charge mécanique. Cependant, des rayons trop grands ajoutent une masse inutile à l’intersection. Ce matériau supplémentaire déclenche exactement les marques de dissipateur thermique que vous souhaitez éviter.
Les règles d"espacement dictent la longévité des outils et l"esthétique des pièces. Vous devez espacer les nervures d’au moins deux fois l’épaisseur nominale de la paroi. Les nervures étroitement serrées empêchent l"acier du moule de refroidir correctement. L"acier surchauffé exacerbe les marques d"évier car le plastique local ne peut pas geler assez vite. Un espacement approprié garantit une dissipation uniforme de la chaleur sur toute la géométrie de l"outil.
| Paramètre de conception | Valeur cible recommandée | Impact sur la qualité de la pièce |
|---|---|---|
| Rapport d"épaisseur de base | 50 % à 70 % du mur nominal | Empêche l"accumulation de masse et les dépressions de surface. |
| Angle de dépouille | 0,5° à 1,5° par côté | Assure une éjection propre sans glisser ni coller. |
| Hauteur maximale | < 3x épaisseur de paroi nominale | Évite un épaississement excessif de la base dû aux angles de dépouille. |
| Rayons de base (congés) | Mur nominal de 0,25x à 0,5x | Réduit les concentrations de contraintes sans ajouter de masse excessive. |
| Espacement des nervures | > 2x épaisseur de paroi nominale | Empêche les points chauds de l"acier à outils et les taux de refroidissement inégaux. |
Des cylindres épais et solides garantissent des marques d"évier sur la surface d"exposition opposée. Ils représentent d’immenses flaques de plastique en fusion. Ils refroidissent beaucoup plus lentement que les murs uniformes environnants. Ce refroidissement retardé tire la surface du cosmétique vers l"intérieur, ruinant ainsi l"apparence du produit. Vous devez éviter activement de concevoir des patrons solides, quelles que soient les circonstances.
Un carottage approprié résout ce problème fondamental. Vous devez creuser le centre de chaque géométrie de boss. Assurez-vous que l"épaisseur de la paroi du bossage reste strictement inférieure à 60 % de la paroi nominale de la pièce. Calculez soigneusement le diamètre intérieur (ID) et le diamètre extérieur (OD). Ce rapport optimal maintient la résistance structurelle essentielle des fixations filetées tout en empêchant activement les puits thermiques.
La mise en œuvre d’espaceurs et d’une fixation murale appropriée est très critique. Ne fusionnez jamais un boss directement dans un mur extérieur principal. Cela crée une intersection massive de matériaux qui va inévitablement rétrécir. Suivez plutôt ces étapes numérotées pour une bonne intégration du patron :
Cette approche isole la masse lourde du boss de vos surfaces cosmétiques critiques. Il préserve l’intégrité structurelle tout en protégeant la qualité visuelle.
Les ingénieurs équilibrent constamment le besoin de rigidité avec l’exigence de surfaces de classe A impeccables. Les nervures plus épaisses offrent une rigidité supérieure. Malheureusement, ils ruinent également la perfection visuelle. Vous devez trouver le juste milieu optimal en fonction de l’application finale spécifique du produit.
Les normes automobiles exigent une ingénierie rigoureuse. Un bien conçu moule d’injection automobile doit tenir compte de charges structurelles extrêmes, de forces d’impact élevées et d’une résistance constante aux vibrations. Les composants automobiles utilisent fréquemment des résines chargées de verre. Les fibres de verre limitent le retrait dans le sens de l'écoulement. Cela modifie radicalement les taux de retrait volumétrique. Vous devez modifier vos rapports de nervures standard pour s'adapter à ces matériaux composites avancés, en abaissant souvent le rapport d'épaisseur de base jusqu'à 40 % pour les polymères hautement chargés.

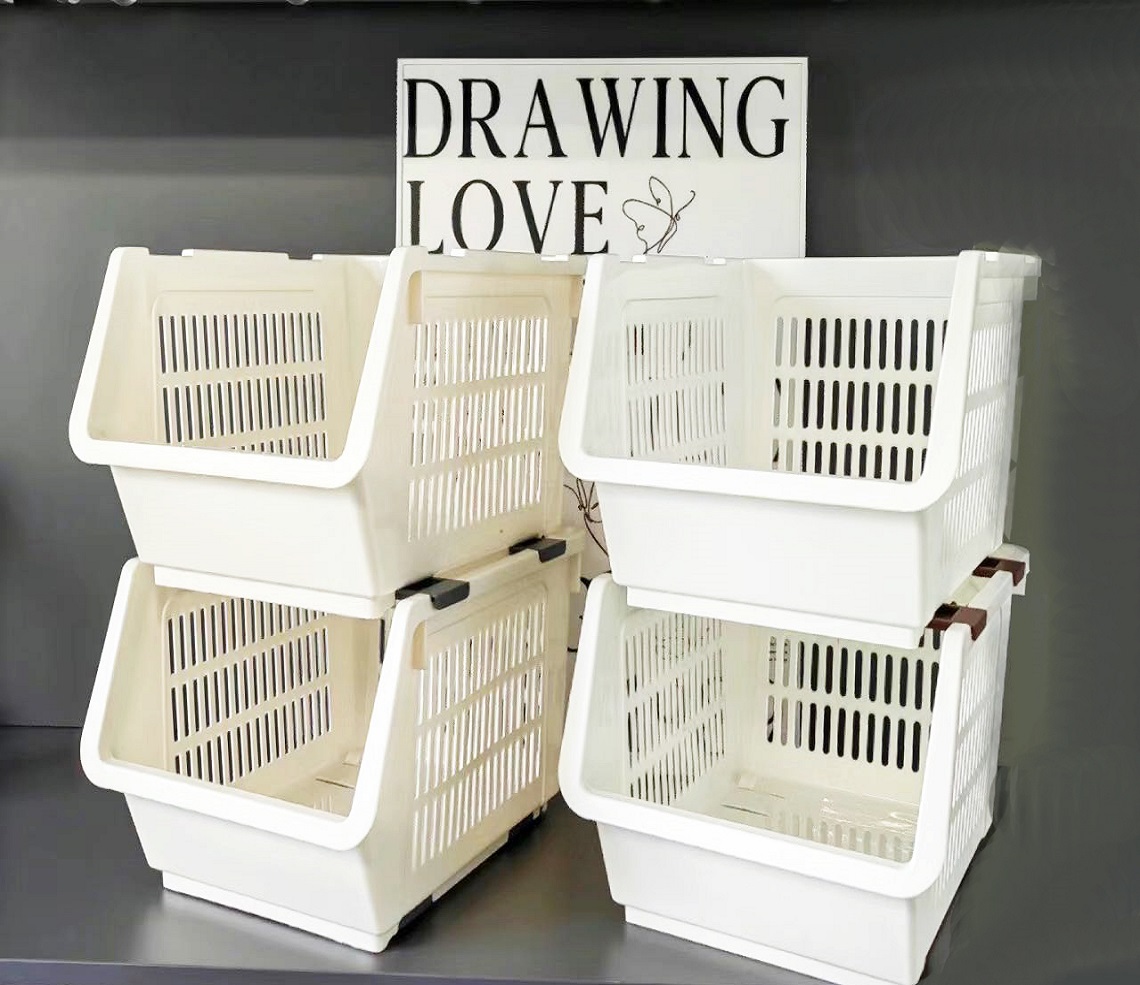

Les biens de consommation exigent une perfection esthétique absolue. Un de haute qualité moule en plastique domestique produit des finitions brillantes et très brillantes. Sur une surface extérieure brillante, même les micro-éviers mesurant moins de 0,01 mm de profondeur deviennent très visibles. Les consommateurs perçoivent ces minuscules défauts comme de graves défauts de qualité. Le strict respect d’une réduction massive n’est ici absolument pas négociable. Les concepteurs utilisent souvent des surfaces ondulées au lieu des nervures traditionnelles pour obtenir de la rigidité sans risquer de laisser des marques d'évier.
| Orientation vers l'industrie | Types de matériaux principaux | Exigences en matière de finition de surface | Niveau de tolérance aux défauts |
|---|---|---|---|
| Extérieur automobile | PA chargé verre, PC/ABS | Classe A peinte ou texturée | Extrêmement faible (visible sous l"éclairage de la salle d"exposition) |
| Articles ménagers | ABS, PP, PC brillants | Finition miroir SPI A2 ou A3 | Tolérance zéro (une réflectivité élevée de la lumière amplifie les défauts) |
| Structure interne | Nylon, POM, PBT | Mat ou non poli | Modéré (la fonction dicte la forme) |
Une géométrie CAO parfaite peut encore s'effondrer si l'architecture de l'outillage est profondément défectueuse. La prévention des défauts nécessite une approche hautement holistique. Cela nécessite une conception de moulage par injection plastique fortement optimisée . Les ingénieurs en outillage doivent compléter la conception de vos pièces avec une construction en acier intelligente.
La proximité des canaux de refroidissement joue un rôle majeur dans la qualité des pièces. Vous devez diriger le liquide de refroidissement en circulation vers les zones abritant des éléments structurels lourds. Les outilleurs utilisent fréquemment des chicanes et des barboteurs à l’intérieur des goupilles en acier. Celui-ci extrait la chaleur directement du noyau profond du boss. Un refroidissement localisé plus rapide empêche le plastique fondu de s"éloigner de la paroi de la cavité pendant la phase de congélation.
L"emplacement et le dimensionnement des portes déterminent le succès de la phase d"emballage. Positionnez vos portails de manière stratégique. Vous voulez que la cavité se remplisse efficacement avant que la porte ne gèle. Dirigez toujours le flux des sections épaisses vers les sections minces. Si le plastique coule de fin à épais, la zone mince gèle prématurément. Vous perdez la capacité de tasser la zone épaisse, provoquant des marques d"enfoncement immédiates.
Nous devons également reconnaître les réalités du traitement. S"appuyer sur des pressions élevées de compactage et de maintien pour expulser les marques d"enfoncement introduit de graves contraintes moulées. Ces pressions extrêmes tassent les molécules de polymère de manière anormalement serrée près de la porte. Avec le temps, ce stress se détend. La pièce se déformera inévitablement, se fissurera ou échouera complètement sur le terrain. L"architecture d"outils intelligente élimine le besoin de paramètres de traitement abusifs.
Vous avez besoin d’un fabricant doté de capacités DFM proactives. Un partenaire de moulage digne de confiance fournit dès le départ une analyse détaillée de Moldflow. Ils identifient les zones à haut risque avant de citer les coûts finaux des outils. Ils examinent de près votre stratégie de moulage par injection de nervures et de bossages dès le début du jeu de développement. Ils signalent les zones d’accumulation massive avant même que l’acier ne soit coupé.
La transparence des outils distingue les excellents partenaires des fournisseurs moyens. Recherchez des entreprises qui discutent ouvertement de leur stratégie de ligne de refroidissement et de la sélection de l"acier pour moules au cours de la première phase d"évaluation. Ils doivent expliquer clairement comment la conception spécifique de leurs outils empêche vos pièces complexes de couler.
Vous devez mettre en œuvre de solides stratégies d’atténuation des risques lors de la sélection d’un fournisseur. Envisagez d"évaluer les partenaires en fonction de ces critères :
Encouragez votre équipe d"ingénierie à soumettre des fichiers CAO pour un examen complet et sans engagement de la fabricabilité. La détection des erreurs géométriques évite désormais des semaines de débogage frustrant plus tard dans le cycle de production.
Concevoir des éléments structurels sans défauts de surface est un exercice de discipline géométrique stricte. Vous devez gérer de manière agressive la réduction de masse localisée sur l’ensemble de votre modèle CAO. Chaque intersection nécessite un examen minutieux pour éviter l’accumulation thermique. Le respect de la règle des 50 à 70 % garantit un refroidissement uniforme et maintient l’intégrité de la surface.
Ne compromettez jamais le rapport nominal d’épaisseur de paroi pour obtenir un gain perçu en résistance mécanique. L"ajout de plastique affaiblit souvent la pièce en introduisant des vides internes et des éviers externes. Utilisez plutôt des géométries alternatives de manière créative. Pensez à utiliser des ondulations, plusieurs nervures plus courtes ou des matériaux composites avancés pour obtenir la rigidité requise.
Ne laissez pas la finition de votre surface finale au hasard. Faites appel à une assistance technique qualifiée pour un examen DFM approfondi de vos modèles actuels. Cette étape proactive garantit une production sans défaut, réduit les taux de rebut à long terme et, en fin de compte, protège la réputation de votre marque sur le marché.
R : Seulement dans une moindre mesure. Pousser plus de matériau dans la cavité peut masquer superficiellement les petits éviers. Cependant, une pression excessive crée une contrainte interne massive et une déformation ultérieure des pièces. La seule solution permanente et fiable est la modification géométrique. Vous devez réduire l"épaisseur de la paroi à la base de l"élément.
R : Nous recommandons un minimum de 0,5° par côté pour une éjection propre. Cependant, votre calcul doit garantir que le dépouille appliqué n"entraîne pas que la base des nervures dépasse 60 % de l"épaisseur nominale de la paroi. Les nervures plus hautes nécessitent un équilibrage minutieux pour éviter une géométrie inférieure lourde.
R : Oui. Les matériaux semi-cristallins comme le PP, le POM et le PA ont des taux de retrait volumétrique beaucoup plus élevés que les matériaux amorphes comme l"ABS et le PC. Par conséquent, les résines semi-cristallines nécessitent un respect beaucoup plus strict de la règle des 50 % d’épaisseur de paroi pour éviter les défauts de surface visibles.
