La mise en œuvre d"un angle de dépouille est bien plus qu"une simple bonne pratique de CAO. Il agit comme un outil essentiel d’atténuation des risques avant de couper de l’acier coûteux. L"omission de la dépouille entraîne inévitablement de graves déformations des pièces, des temps de cycle excessifs et des dommages irréversibles à l"outil. La dépouille fait référence à la légère conicité appliquée aux parois verticales d"une pièce moulée parallèlement à la ligne de joint. Sans cette conicité essentielle, le plastique refroidissant se rétrécit étroitement autour des noyaux du moule, créant une friction massive lors de l"éjection. Les fabricants qui ignorent cette réalité physique sont confrontés à des taux de rebut élevés et à des lancements de production bloqués. Ce guide sert de cadre pratique aux ingénieurs et aux équipes d"approvisionnement pour évaluer leurs conceptions en vue de la fabricabilité (DFM). Nous explorerons comment différents matériaux, textures et géométries complexes dictent vos exigences exactes en matière de conicité. Poursuivez votre lecture pour garantir une transition fluide du prototype à la production à grande échelle.
De nombreux ingénieurs considèrent le projet comme une exigence purement technique. Nous devons déplacer cette conversation de la théorie de l’ingénierie vers l’impact net. Produire des pièces impeccables nécessite une phase d’éjection propre. Le tirage réduit directement la friction entre le plastique de refroidissement et la cavité en acier. Moins de friction signifie que vous êtes confronté à une probabilité beaucoup plus faible de marques de traînée, d"éraflures ou de déformations lors de l"éjection. Lorsque le plastique traîne contre les parois verticales en acier, la finition de la surface se dégrade immédiatement. Cette dégradation entraîne des pièces rejetées au poste de contrôle qualité. Un mur correctement effilé élimine cette friction. La pièce se détache du noyau sans effort.
L'éjection sans friction améliore également radicalement la longévité de l'outil. Les forces d'éjection élevées exercent une pression considérable sur les composants en mouvement. La conception d'un cône adéquat réduit cette contrainte mécanique sur les éjecteurs et sur le moule d'injection plastique lui-même. Moins d’usure signifie que votre ligne de production connaît des temps d’arrêt réduits pour maintenance. Cela se traduit également directement par des temps de cycle plus rapides. Le temps de cycle dicte votre débit de fabrication global. Si des pièces collent, l'opérateur de la machine doit intervenir manuellement. Une intervention manuelle ajoute des minutes coûteuses à un cycle. Des temps de cycle plus rapides nécessitent une éjection automatisée et sans faille.
Ignorer la traite comporte un risque financier énorme. L"échantillonnage d"un moule sans dépouille suffisante entraîne souvent des pièces collantes. Si cela se produit, vous devez immédiatement arrêter la production. Vous devrez probablement compter sur l"EDM (Electrical Discharge Machining) pour recouper le moule. La redécoupe de l"acier trempé coûte cher et détruit votre calendrier de lancement. Vous pouvez éviter ces coûts élevés de refonte en intégrant la conicité correcte lors de la phase de CAO initiale.
Bonne pratique : évaluez toujours les forces d'éjection pendant la phase DFM avant de finaliser la conception de l'outil.
Erreur courante : supposer que les sprays de démoulage peuvent compenser une mauvaise conicité géométrique. Les sprays laissent des résidus et ralentissent les temps de cycle.
Les directives DFM standard de l’industrie fournissent des chiffres concrets et exploitables. Nous nous appuyons sur ces lignes de base pour garantir que les pièces se détachent proprement de la cavité en acier.
L’application du cône correct dépend de la profondeur et de la fonction spécifiques de la fonction. Nous catégorisons les exigences standard en trois niveaux principaux.
Graphique de référence standard
| Caractéristique Type | Degré minimum requis | Application typique |
|---|---|---|
| Murs très restreints | 0,5° | Faces verticales courtes où de sévères contraintes de conception empêchent les cônes standard. |
| Profondeurs de fonctionnalités standard | 1,0° à 2,0° | La norme générale pour la plupart des géométries verticales internes et externes. |
| Visages d"arrêt | 3,0° ou plus | Zones de contact glissant métal sur métal pour éviter un grippage prématuré. |
Il faut considérer 0,5° au minimum absolu. Les concepteurs ne doivent l’utiliser que pour des faces verticales courtes et très restreintes. Parfois, les composants électroniques internes sont confrontés à des contraintes d’espace extrêmes. Les ingénieurs pourraient préconiser ici une température de 0,5 degré. Vous devez polir l"acier jusqu"à obtenir une finition miroir pour que cela fonctionne. La plupart des profondeurs de caractéristiques standard fonctionnent mieux dans la plage de 1,0° à 2,0°. Cette norme générale couvre la majorité des coffrets conventionnels. Les faces d"arrêt impliquent un contact glissant métal sur métal. Ils exigent un minimum de 3,0° pour éviter le grippage induit par le frottement au fil du temps. Un cône généreux garantit que les faces en acier se dégagent instantanément lors de l"ouverture.
Les fonctionnalités de base approfondies nécessitent une attention particulière. La norme de l’industrie impose d’ajouter 1° par pouce de profondeur. Les noyaux plus longs créent plus de friction à mesure que le matériau rétrécit. La force de retrait se multiplie sur la longue surface. Nous utilisons cette règle pour contrer cette force cumulative.

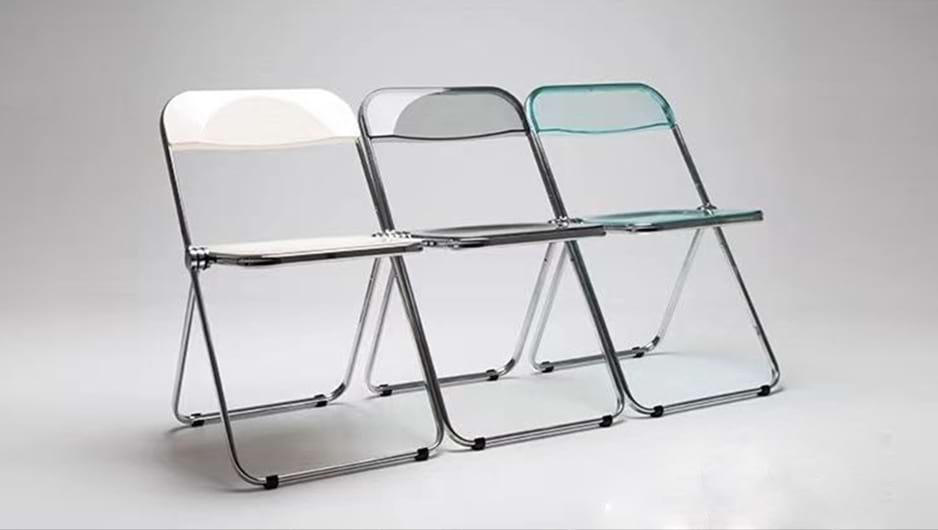

Prenons un exemple d'application pratique. La conception d'un cavité profonde moule pour chaise en plastique à nécessite une dépouille nettement plus élevée à la fois au niveau du noyau et de la cavité. Sans cela, vous créez des sas sous vide. La surface massive ne parviendra pas à se libérer proprement. Une conicité appropriée garantit que l'air peut pénétrer dans l'espace, brisant le vide instantanément lors de l'éjection.
Les surfaces texturées compliquent la physique de l"éjection. Vous devez compenser les micro-contre-dépouilles créées par le motif de texture. La règle d"or nécessite d"ajouter 1,5° par 0,001" (0,025 mm) de profondeur de texture. Les exigences de texture standard de Mold-Tech mettent l"accent sur cette formule précise.
Les textures masquent les défauts cosmétiques et améliorent l"adhérence. Cependant, ils saisissent fermement l"acier. Les textures agressives imitent le cuir épais ou les motifs pointillés. Ils mordent profondément dans le plastique. Par conséquent, les textures agressives nécessitent un tirage très agressif pour empêcher le plastique de glisser et de déchirer la finition. Si vous ignorez cette règle, la texture semblera endommagée et incohérente sur toute la pièce.
Les polymères se comportent différemment en refroidissant. Vous ne pouvez pas appliquer de cônes universels sans évaluer les réalités physiques de la résine que vous avez choisie. Les propriétés des matériaux dictent fortement l’agressivité avec laquelle une pièce adhère au noyau en acier.
Meilleure pratique : comparez votre fiche technique de résine pour connaître les valeurs de retrait avant de verrouiller vos cônes CAO.
Erreur courante : utiliser une conception conique optimisée pour l'ABS sur un nouveau moule destiné au nylon chargé de verre.
Les matériaux à fort retrait agrippent le noyau beaucoup plus étroitement que les matériaux à faible retrait. Le retrait volumétrique définit la mesure dans laquelle le plastique se contracte lorsqu"il refroidit d"un liquide à un solide. Les résines comme le Nylon ou le POM (Acétal) subissent un retrait important. En refroidissant, ils se fixent sur les éléments internes avec une force immense. L"acétal serre littéralement la broche centrale. Si vous ne fournissez qu"un seul degré de conicité, les broches d"éjection perceront à travers la pièce. Vous devez concevoir une conicité plus élevée pour les caractéristiques internes lors du moulage de ces résines spécifiques.
La rigidité du plastique durci modifie également votre stratégie de conicité. Nous classons les résines en deux grandes catégories concernant la rigidité :
De nombreuses pièces structurelles utilisent des résines chargées de verre. Les fibres de verre augmentent l"intégrité structurelle mais augmentent considérablement la friction. Ils agissent comme du papier de verre contre la cavité du moule lors de l"éjection. Les résines chargées de verre augmentent rapidement l"usure des outils. Cette réalité nécessite des angles de dépouille légèrement plus élevés pour préserver la finition du moule sur des milliers de cycles.
Les ingénieurs qui finalisent des modèles CAO complexes sont confrontés à des défis uniques. Les murs verticaux simples sont faciles à effiler. Les caractéristiques structurelles internes nécessitent un équilibrage géométrique précis. Vous devez obtenir un angle de dépouille de moulage par injection vérifié pour chaque face complexe.
Les nervures structurelles présentent un piège DFM courant. Le dépouille doit être appliqué avec précaution pour éviter de rendre la base de la nervure trop épaisse. Une base épaisse crée une concentration massive de masse thermique. En refroidissant, cette masse provoque des taches disgracieuses sur la face cosmétique opposée. Les bossages servent de points de montage pour les vis. Ils nécessitent une conicité interne et externe. Si vous rendez la base du bossage trop épaisse, un vide peut se former à l"intérieur du plastique. Pour éviter cela, limitez l"épaisseur de la base des nervures à 60 % de l"épaisseur nominale de la paroi. Vous devrez peut-être faire des compromis sur la hauteur des nervures pour maintenir l’intégrité structurelle.
Les contre-dépouilles empêchent l’éjection par traction directe. Les pièces complexes comportent souvent des encliquetages ou des trous latéraux. Vous devez concevoir des actions secondaires ou des élévateurs pour libérer ces fonctionnalités. Le taper doit être intégré directement dans les actions secondaires. Vous devez concevoir cette dépouille sans créer de décalages de lignes de joint. Une mauvaise transition entre l"action secondaire et la cavité principale laisse un flash. Cela crée également une ligne de témoin visible sur la pièce finale.
Les produits de consommation exigent une esthétique impeccable. Prenons un exemple d'application pratique. La conception d'un moule d'injection pour appareils électroménagers pour un boîtier d'aspirateur haut de gamme nécessite une planification méticuleuse. Les surfaces externes de classe A doivent être entièrement exemptes de traces de traînée. Vous ne pouvez pas masquer les défauts sur ces surfaces. Les finitions brillantes saisissent l'acier différemment des finitions mates. Ce scénario nécessite un équilibre précis. Vous devez combiner un polissage intensif de niveau SPI-A avec un tirage optimisé et généreux pour garantir une qualité visuelle irréprochable.
Les acheteurs et les ingénieurs rencontrent souvent des problèmes de moulage lors de l’échantillonnage initial. Vous êtes peut-être en train d"examiner des commentaires DFM confus d"un fournisseur en ce moment. Identifier la cause première d’un échec d’éjection vous permet de négocier des modifications de conception efficaces.
Bonne pratique : conservez les tout premiers « coups courts » et les échantillons défectueux lors des essais d'outillage pour diagnostiquer avec précision la friction d'éjection.
Vous pouvez diagnostiquer les problèmes de géométrie des outils en examinant les pièces défectueuses. Recherchez attentivement ces trois principaux modes de défaillance :
Si vous repérez ces défauts, vous devez négocier les modifications DFM avec votre partenaire fabricant. Commencez par demander une analyse complète du flux de moule. Cette simulation visualise le processus de refroidissement et de retrait. Il met en évidence les zones de forte friction d’éjection. Vous devrez peut-être ajuster la profondeur de la texture sur les faces problématiques. Vous pouvez également modifier l"emplacement de la ligne de séparation. Le déplacement de la ligne de joint permet souvent une meilleure répartition de la conicité entre les éléments critiques.
L’optimisation de la conception de vos outils est un équilibre délicat. Cela nécessite d’harmoniser l’esthétique des pièces, la physique des matériaux et la mécanique des outils. Vous ne pouvez pas isoler une variable sans affecter le résultat global. Une conicité parfaitement calculée garantit le bon déroulement de votre processus de fabrication dès le premier jour.
Vous devez ajouter une conicité appropriée au début de la phase de CAO. Cela évite des modifications coûteuses des outils et des lancements retardés plus tard. Essayer de résoudre les problèmes d’éjection après avoir coupé l’acier épuise votre budget et vous fait perdre un temps précieux. L"ingénierie proactive gagne toujours.
Nous vous encourageons à soumettre vos fichiers CAO 3D pour un examen DFM complet. Nos experts valideront vos choix exacts de géométrie et de matériaux. Cette étape proactive garantit une phase d’éjection propre et une production hautement évolutive.
R : Le minimum absolu est généralement de 0,5 degré. Les ingénieurs réservent cette conicité ultra-faible exclusivement aux murs verticaux très courts et non texturés où l"espace de conception est sévèrement restreint. Cependant, la référence standard de l"industrie reste de 1,5 à 2,0 degrés pour la plupart des pièces conventionnelles afin de garantir une libération propre.
R : Cela est théoriquement possible pour des pièces très peu profondes en utilisant des matériaux autolubrifiants spécifiques et des agents de démoulage agressifs. Cependant, les experts du secteur déconseillent fortement les conceptions sans dépouille. Cela présente des risques extrêmes de dommages permanents aux pièces, de graves éraflures de surface et d"usure accélérée des outils.
R : Le cône doit toujours s"éloigner de la ligne de joint. Cette géométrie garantit que la pièce moulée se sépare proprement lors de l"ouverture de l"outil. Changer l"angle peut physiquement déplacer l"endroit où les deux moitiés du moule se rencontrent, déplaçant potentiellement la ligne témoin vers une face cosmétique différente.
R : Oui, cela change souvent. Le plastique se rétracte loin de la cavité extérieure et se rétracte étroitement sur le noyau interne en refroidissant. En raison de cet effet de serrage, les caractéristiques principales nécessitent souvent une conicité légèrement plus agressive pour garantir une libération propre sans marques de poussée des broches.
