Vous êtes-vous déjà demandé comment les véhicules modernes parviennent à allier résistance et légèreté ? Le moulage automobile joue un rôle clé dans la création de pièces précises et durables pour les tableaux de bord, les panneaux et les composants structurels. Dans cet article, vous apprendrez les trois principales techniques de moulage de précision, comment choisir le bon processus et leurs applications sur les composants automobiles intérieurs, extérieurs et sous le capot.
Le moulage par injection directe constitue la pierre angulaire de la fabrication de plastique de précision pour les composants automobiles, offrant un équilibre entre vitesse, répétabilité et précision dimensionnelle. Le processus commence par un modèle numérique 3D détaillé de la pièce, généralement développé à l"aide d"un logiciel de CAO. Les ingénieurs analysent la géométrie de la pièce pour déterminer le placement optimal des portes, l"épaisseur de la paroi et les angles de dépouille afin de garantir un flux de matière constant et d"éviter les défauts. Une fois le moule conçu, un équipement d"usinage spécialisé crée des cavités de haute précision en acier trempé, capables de supporter des centaines de milliers de cycles d"injection sans perdre les tolérances.
Pendant la production, les granulés thermoplastiques sont fondus dans l"unité d"injection et forcés dans la cavité du moule sous haute pression. Le plastique fondu remplit la cavité en épousant sa forme, tandis que les canaux de refroidissement intégrés dans le moule régulent la température pour minimiser le retrait et la déformation. Une fois le matériau solidifié, des éjecteurs libèrent délicatement la pièce du moule sans provoquer de déformation. Ce processus permet des cycles de production répétés avec une qualité constante, ce qui le rend idéal pour la fabrication de gros volumes.
Étape | Description | Considérations clés |
Conception CAO | Modélisation 3D d"une pièce automobile | Emplacement du portail, épaisseur des murs, angles de dépouille |

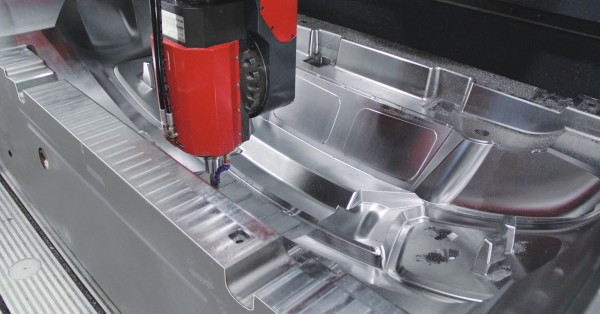

Fabrication de moules | Moule en acier usiné CNC | Tolérances, état de surface, intégration des canaux de refroidissement |
Injection | Plastique fondu forcé dans la cavité | Pression d"injection, contrôle de la température, débit de matière |
Refroidissement et solidification | Le plastique refroidit jusqu"à sa forme finale | Refroidissement uniforme, prévention du retrait |
Éjection | Pièce démoulée | Placement de l"éjecteur, contrainte minimale sur la pièce |
Le moulage par injection directe est largement utilisé pour les composants automobiles intérieurs et extérieurs où la précision et la durabilité sont essentielles. Les applications intérieures comprennent les tableaux de bord, les groupes d"instruments, les mécanismes de réglage des sièges et les cadres de console centrale. Ces composants nécessitent des tolérances strictes pour intégrer de manière transparente les assemblages électroniques et les commandes mécaniques, garantissant ainsi une fonctionnalité ergonomique et une fiabilité à long terme. Les pièces extérieures, telles que les panneaux de carrosserie de base et les éléments de garniture, bénéficient également du moulage par injection directe en raison de sa capacité à produire des surfaces lisses et des dimensions constantes en grande quantité.
Au-delà des panneaux standard, le moulage par injection droit accueille des boîtiers fonctionnels pour capteurs, relais et autres modules électroniques. La polyvalence de ce processus permet aux fabricants de produire des pièces avec différentes épaisseurs de paroi, des clips intégrés ou des points de montage dans un seul moule, réduisant ainsi la complexité d"assemblage et les coûts de main-d"œuvre.
Les avantages du moulage par injection directe s"étendent à la précision, à l"efficacité et à la qualité de surface. Une haute précision et des tolérances serrées sont obtenues grâce à une conception minutieuse des moules, un usinage précis et des paramètres d"injection contrôlés, garantissant que les pièces répondent systématiquement aux spécifications de conception. La rentabilité émerge de la capacité à produire des milliers de pièces identiques dans un seul moule, minimisant ainsi la main d’œuvre et réduisant le gaspillage de matériaux.
La qualité de la finition de surface est un autre avantage essentiel ; le processus peut produire des surfaces lisses et sans défauts qui peuvent nécessiter un post-traitement minimal. De plus, le moule peut être conçu pour inclure des inserts ou des structures de renfort, permettant la combinaison de plastique avec des éléments métalliques ou composites en une seule étape de production. Cette capacité améliore la résistance structurelle des composants automobiles tout en conservant leurs propriétés de légèreté, essentielles à la fois aux performances et à l"efficacité énergétique.
Le moulage par injection assisté par gaz est une technique spécialisée conçue pour produire des composants en plastique creux ou partiellement creux, optimisant l"utilisation des matériaux et améliorant les performances des pièces. Au cours du processus, un gaz inerte, généralement de l"azote, est injecté dans le plastique fondu à l"intérieur du moule. Le gaz éloigne le plastique du noyau, formant des sections creuses dans les zones à parois épaisses tout en laissant du plastique solide sur les surfaces extérieures. Ce déplacement contrôlé réduit le temps de cycle, minimise le retrait et garantit un processus de refroidissement plus uniforme.
Le moule est conçu avec des canaux de précision pour guider le flux de gaz, garantissant que les cavités creuses se forment exactement là où cela est nécessaire sans compromettre l"intégrité structurelle. Le contrôle de la température est essentiel : les circuits de refroidissement maintiennent une répartition uniforme de la chaleur pour éviter les déformations, tandis que les paramètres d"injection sont soigneusement surveillés pour obtenir des épaisseurs de paroi constantes. Ce procédé permet de produire des composants à la fois légers et mécaniquement résistants, ce qui le rend particulièrement précieux dans les applications automobiles.
Étape du processus | Activité clé | Considérations critiques |
Injection de plastique fondu | Le plastique s"écoule dans la cavité du moule | Pression et température d"injection optimales |
Injection de gaz | Azote ou gaz inerte introduit | Contrôle précis du volume de gaz, du timing et du chemin |
Formation creuse | Plastique déplacé du noyau | Uniformité de l"épaisseur de paroi, précision de la cavité |
Refroidissement | Les canaux de moule régulent la température | Prévenir le gauchissement, minimiser le retrait |
Éjection | Composant creux retiré | Éviter les points de stress, maintenir la forme |
Le moulage assisté par gaz est largement utilisé pour les pièces automobiles volumineuses et complexes qui nécessitent à la fois résistance et poids réduit. Les composants intérieurs et extérieurs tels que les panneaux de porte, les boîtiers de tableau de bord et les structures de pare-chocs bénéficient de cette technique, car elle permet aux sections épaisses de rester rigides tout en réduisant considérablement la consommation de matériaux.
Ce processus est également appliqué aux supports structurels à l"intérieur des véhicules, y compris les traverses, les supports et les renforts, où une masse réduite contribue à des économies de poids globales du véhicule sans sacrifier la rigidité. En permettant des sections creuses dans des zones stratégiques, les concepteurs peuvent atteindre des rapports résistance/poids optimaux, améliorant ainsi le rendement énergétique et la maniabilité du véhicule tout en maintenant les normes de sécurité.
Le principal avantage du moulage assisté par gaz est sa capacité à produire des pièces plus légères tout en conservant une intégrité mécanique élevée. Le creusement de sections épaisses réduit le gauchissement et évite les marques d"enfoncement généralement associées aux pièces solides moulées par injection. La consommation de matériaux diminue, ce qui réduit à la fois les coûts et l"impact environnemental.
De plus, cette méthode permet de fabriquer des composants plus épais sans créer de contraintes internes excessives, ce qui la rend idéale pour les panneaux et les boîtiers qui doivent résister à des charges mécaniques répétées. Les concepteurs peuvent exploiter cette flexibilité pour optimiser la géométrie des composants, équilibrer la répartition du poids et intégrer des fonctionnalités internes complexes qui seraient difficiles à réaliser avec le moulage solide traditionnel.
Le moulage par injection multi-injections, y compris les processus à deux injections (2K) et à trois injections (3K), permet la création de pièces automobiles complexes en combinant plusieurs matériaux ou couleurs au sein d"un seul cycle de moulage. Dans le moulage en deux temps, un matériau (généralement un thermoplastique rigide) est d"abord injecté, refroidi, puis le moule tourne ou se déplace vers une deuxième cavité où un matériau plus mou ou de couleur différente est injecté. Le moulage en trois temps étend ce concept en introduisant un troisième matériau, permettant une flexibilité de conception encore plus grande.
Ce processus d"injection séquentielle permet aux concepteurs d"intégrer des surfaces douces au toucher, des éléments structurels rigides et des caractéristiques de couleur esthétiques dans un seul composant sans assemblage secondaire. Les interfaces matérielles sont conçues pour une liaison au niveau moléculaire, garantissant une forte adhérence et minimisant le risque de délaminage ou de défaillance mécanique sous des contraintes opérationnelles. La conception des moules est essentielle, car elle nécessite un alignement précis, un contrôle de la température et un timing d"injection pour maintenir la précision dimensionnelle sur plusieurs matériaux.
Type de processus | Matériaux intégrés | Caractéristiques typiques |
Deux plans (2K) | Plastique rigide + souple | Poignées ergonomiques, boutons doux au toucher |
Trois plans (3K) | Rigide + Doux + Variante de couleur | Cadres d"instruments, garnitures multicolores |
Surmoulage | Substrat prémoulé + deuxième matériau | Surfaces d"étanchéité, revêtements de protection |
Le moulage multi-injections est largement appliqué aux composants intérieurs où se croisent fonctionnalité, ergonomie et esthétique. Les exemples courants incluent les poignées de volant qui combinent des noyaux rigides avec des surfaces en élastomère souples pour plus de confort, et les tableaux de bord qui intègrent des plastiques de différentes couleurs pour des repères visuels. Les composants d"étanchéité, tels que les joints ou les bords de garniture flexibles, bénéficient du surmoulage en combinant des supports rigides avec des matériaux souples pour garantir des interfaces étanches à l"air ou résistantes à l"eau.
Les garnitures intérieures constituent une autre application importante, où le processus permet une variation de texture, une différenciation des couleurs et une intégration multi-matériaux. Les panneaux peuvent incorporer des zones douces au toucher, des nervures structurelles rigides et des éléments décoratifs en une seule étape de fabrication, réduisant ainsi la complexité de l"assemblage et maintenant des tolérances serrées.
Les principaux avantages des processus multi-shots et de surmoulage résident dans l’efficacité, la précision et l’amélioration de l’expérience utilisateur. En éliminant le besoin d"assemblage secondaire, les fabricants réduisent les coûts de main-d"œuvre et les risques d"erreurs d"assemblage, tout en produisant des pièces plus cohérentes. Les fonctionnalités ergonomiques, telles que les poignées douces au toucher ou les boutons tactiles, sont parfaitement intégrées aux substrats rigides, améliorant ainsi la convivialité et le confort.
La liaison au niveau moléculaire entre différents matériaux améliore la durabilité et l"intégrité mécanique des pièces, garantissant qu"elles résistent à une utilisation répétée et à une exposition environnementale. La précision dimensionnelle est maintenue sur des géométries complexes, permettant à plusieurs composants de s"emboîter avec précision sans post-traitement. Cette approche permet également des possibilités de conception créatives, telles que la combinaison de plusieurs textures, couleurs et niveaux de dureté dans un seul composant automobile, améliorant ainsi l"attrait fonctionnel et esthétique.
La sélection du bon matériau est un facteur essentiel dans le moulage de précision automobile, car les composants doivent résister aux contraintes mécaniques, aux fluctuations de température et à l"usure à long terme. Les plastiques techniques hautes performances, tels que le PEEK, le PC/ABS, le PA (polyamide) et le PBT (polybutylène téréphtalate), sont couramment utilisés pour leur combinaison de résistance, de stabilité thermique et de résistance chimique. Ces matériaux prennent en charge des géométries complexes, assurent la stabilité dimensionnelle et maintiennent l"intégrité mécanique sous des charges répétées, ce qui les rend idéaux pour les boîtiers structurels, les garnitures intérieures et les composants sous le capot.
Le moulage de précision moderne intègre de plus en plus d"outils numériques et de technologies intelligentes pour optimiser à la fois l"efficacité des processus et la qualité des produits. Les simulations de flux de moule basées sur l"IA prédisent comment le plastique fondu remplira des cavités complexes, aidant ainsi les ingénieurs à ajuster le placement des portes, la pression d"injection et les stratégies de refroidissement avant le début de la production. Les systèmes de surveillance en temps réel intégrés aux moules collectent des données sur la température, la pression et la durée des cycles, permettant ainsi une maintenance prédictive et minimisant les temps d"arrêt imprévus.
L’industrie automobile s’oriente vers des méthodes de production durables et à haut rendement. Les machines de moulage par injection électriques gagnent en popularité en raison de leur efficacité énergétique, de leurs besoins de maintenance réduits et de leur précision supérieure par rapport aux systèmes hydrauliques traditionnels. Le moulage par injection verticale exploite la gravité et des moules spécialisés pour permettre des géométries de pièces complexes, en particulier pour les composants des véhicules électriques tels que les carters de moteur et les connecteurs de charge, améliorant ainsi l"efficacité du cycle et l"intégration multi-matériaux.
S"orienter | Avantage clé | Application typique |
Moulage par injection électrique | Économies d"énergie, contrôle de précision | Pièces intérieures et structurelles à grand volume |
Moulage par injection verticale | Géométrie complexe, capacité multi-matériaux | Boîtiers de moteur EV, connecteurs et grands panneaux |
La sélection du processus de moulage optimal commence par une évaluation minutieuse de la complexité de la pièce, des caractéristiques des matériaux et du volume de production. Les géométries complexes avec des parois minces ou des caractéristiques internes complexes peuvent nécessiter des techniques de surmoulage ou de surmoulage, tandis que les panneaux plus grands et plus simples sont bien adaptés au moulage par injection directe ou aux processus assistés par gaz. La sélection des matériaux joue également un rôle essentiel : les plastiques techniques à haute température nécessitent souvent des moules et des machines capables d"une gestion thermique précise, tandis que des matériaux plus souples ou élastomères peuvent être incorporés par surmoulage. Le volume de production influence également le choix ; les pièces à grand volume bénéficient de moules robustes et de temps de cycle efficaces, tandis que les prototypes à faible volume peuvent tirer parti d"un outillage souple ou en aluminium pour réduire les coûts initiaux et les délais de livraison.
Chaque processus de moulage de précision offre des avantages distincts en fonction des exigences fonctionnelles.
Processus | Meilleur cas d"utilisation | Point fort |
Injection droite | Pièces structurelles en grand volume | Qualité reproductible, tolérances serrées |
Assisté par gaz | Composants épais ou creux | Poids réduit, refroidissement uniforme |
Multi-Shot / Surmoulage | Pièces multi-matières/colorées | Ergonomie, esthétique intégrées |
Il est essentiel d’aligner le processus de moulage sur les exigences des pièces, le comportement des matériaux et les objectifs de production. Les pièces nécessitant une résistance mécanique et une résistance à la chaleur peuvent nécessiter un moulage direct ou assisté par gaz, tandis que les composants interactifs pour l"utilisateur bénéficient d"un moulage multi-shot ou d"un surmoulage. Une collaboration précoce entre les équipes de conception et de fabrication garantit une sélection optimale des matériaux, une configuration des moules et une efficacité du cycle, réduisant ainsi les rebuts et les erreurs d"assemblage.
Taizhou Huangyan Guangchao Mould Co., Ltd. fournit des solutions de moulage automobile de haute précision, notamment des techniques droites, assistées par gaz et multi-injections, permettant d'obtenir des pièces légères, durables et rentables tout en garantissant une qualité et une efficacité de production supérieures.
R : Le moulage automobile est le processus d"injection de précision utilisé pour produire des composants en plastique de haute qualité pour les véhicules.
R : Les trois principaux types sont les techniques de moulage par injection directe, de moulage assisté par gaz et de techniques multi-injections ou de surmoulage.
R : La sélection dépend de la complexité de la pièce, du matériau, du volume de production et des exigences fonctionnelles.
R : Le moulage de précision est utilisé pour les tableaux de bord, les garnitures intérieures, les pare-chocs et les boîtiers électroniques où précision et durabilité sont requises.
