Vous êtes-vous déjà demandé comment des produits multi-matériaux sont fabriqués en une seule étape ? Le moulage par injection 2K combine deux matériaux en une seule pièce, créant ainsi des composants durables et ergonomiques de manière efficace. Dans cet article, vous découvrirez son processus, ses principaux avantages, ses applications pratiques et ses considérations pour la fabrication moderne.
Le cœur du moulage par injection 2K réside dans son processus séquentiel bi-matériau , qui intègre deux polymères en une seule pièce cohésive. Initialement, un substrat rigide ou structurel, souvent en ABS, PC ou PP, est injecté dans la première cavité du moule, formant la base du composant. Une fois le substrat solidifié, il est automatiquement repositionné, soit par des bras robotisés, soit par un mécanisme rotatif, dans la deuxième station de moulage. Ici, un matériau secondaire, généralement un élastomère doux au toucher comme le TPE ou un polymère de couleur différente, est injecté sur ou autour du substrat. Cette étape assure une liaison chimique et mécanique , créant une pièce unifiée et multifonctionnelle.
L'automatisation de ce cycle permet une production continue sans manipulation manuelle entre les prises, ce qui réduit considérablement le risque de contamination et garantit un alignement cohérent. Les principaux avantages de cette approche en deux étapes incluent des étapes d'assemblage minimisées, une répétabilité supérieure et la capacité de produire des géométries complexes telles que des poignées surmoulées ou des joints intégrés en un seul cycle de production.
Un facteur essentiel pour réussir une pièce moulée 2K est la sélection de paires de matériaux présentant des propriétés thermiques, chimiques et mécaniques compatibles . Les polymères rigides comme l'ABS, le PC ou le PBT sont généralement associés à des élastomères flexibles tels que le TPE, le TPU ou le silicone liquide (LSR). L'objectif principal est d'obtenir une forte adhésion entre les couches tout en conservant les caractéristiques fonctionnelles de chaque matériau.
Les principales considérations comprennent :
● Compatibilité thermique : Les points de fusion doivent être compatibles pour éviter la déformation du substrat lors de la deuxième prise.
● Affinité chimique : les polymères ayant des structures chimiques similaires améliorent la liaison à l'interface.
● Verrouillages mécaniques : pour les paires incompatibles, des contre-dépouilles ou des caractéristiques de verrouillage peuvent améliorer l'adhérence sans liaison chimique.
● Préparation de la surface : la texturation du substrat ou le traitement au plasma peuvent encore augmenter la force d'adhésion et réduire les défauts.
Paire de matériaux | Applications typiques | Remarques |
PP + TPE-S | Boutons, joints automobiles | Excellente gamme de flexibilité, rentable |
ABS + TPE-S | Electronique grand public, poignées d"outils | Forte adhérence, surfaces douces au toucher |
PC + TPE-U | Dispositifs médicaux, boîtiers électroniques | Haute résistance aux chocs, stabilité thermique |
PA + TPE-A | Composants de moteurs automobiles | Haute résistance chimique, robustesse à haute température |

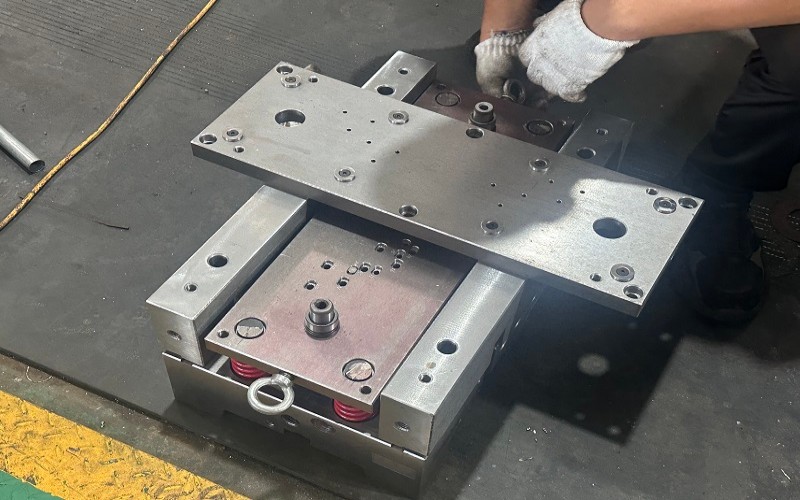

La configuration du moule joue un rôle central dans le moulage par injection 2K. Les systèmes de moules les plus courants comprennent les moules de transfert (coulissants) , rotatifs et les moules à plaques d'indexation , chacun adapté à des géométries et à des échelles de production spécifiques. Les moules rotatifs font tourner le premier matériau en position pour la deuxième injection, permettant une production multi-empreintes simultanée et des temps de cycle courts. Les moules de transfert s'appuient sur un mouvement linéaire pour déplacer le pré-moule, adapté aux pièces asymétriques ou plus grandes, tandis que les moules à plaque d'indexation offrent un positionnement précis pour les systèmes 3K ou 4K, permettant une intégration complexe de plusieurs composants.
Les considérations de conception supplémentaires incluent :
● Canaux de refroidissement : stratégiquement placés pour maintenir une solidification uniforme et minimiser le gauchissement.
● Alignement de précision : critique pour un enregistrement parfait du surmoulage sur le substrat.
● Mécanismes rotatifs ou linéaires : doivent garantir un transfert fluide sans endommager le pré-moule.
● Symétrie de la cavité : particulièrement importante pour les systèmes rotatifs afin de maintenir une qualité reproductible sur toutes les prises de vue.
L'une des principales raisons pour lesquelles les fabricants adoptent le moulage par injection 2K est sa polyvalence de conception inégalée . En combinant deux matériaux dans un seul processus de moulage, les concepteurs peuvent intégrer des surfaces douces au toucher sur des composants structurels rigides, produisant ainsi des poignées ergonomiques pour les outils, les instruments médicaux et les produits de consommation. Des conceptions multicolores sont également réalisables, permettant une image de marque, des logos ou un codage couleur fonctionnel sans post-traitement.
Cette flexibilité permet la création de géométries complexes telles que des boutons superposés, des joints surmoulés et des poignées profilées. De plus, le moulage 2K prend en charge les conceptions multi-duromètres , dans lesquelles différents niveaux de dureté sont appliqués à différentes sections de la même pièce, améliorant ainsi le confort, la fonctionnalité et la sécurité de l'utilisateur.
Le moulage 2K rationalise la production en éliminant le besoin d'assemblage secondaire . Les conceptions traditionnelles en plusieurs parties nécessitent des cycles d'injection séparés, des processus d'assemblage manuel ou de collage, ce qui ajoute des coûts de main d'œuvre, du temps et des risques de défauts. Grâce à la technologie 2K, les deux matériaux sont injectés et liés en un seul cycle automatisé, ce qui permet des cycles de production plus rapides et un rendement plus élevé par machine.
Les gains d’efficacité supplémentaires comprennent :
● Réduction des besoins en main d'œuvre grâce à l'automatisation
● Moins d'étapes de contrôle qualité puisque les pièces sont intégrées à la machine
● Erreurs de manipulation minimisées ou désalignement entre les composants
Mesure d"efficacité | Moulage par injection 2K | Production traditionnelle en plusieurs parties |
Temps de cycle | Cycle unique 25 à 60 s | Cycles multiples + assemblage |
Coût de la main d"œuvre | Faible | Opérateurs supérieurs et multiples |
Taux de défauts | Réduit | Plus élevé en raison du montage manuel |
Les pièces produites par moulage par injection 2K présentent une intégrité structurelle améliorée . La liaison chimique ou mécanique permanente entre le substrat et le surmoulage garantit une forte adhérence, éliminant les problèmes tels que la séparation ou le pelage observés dans les composants assemblés manuellement. Les fonctionnalités intégrées, telles que les joints ou les pare-chocs, améliorent encore la résistance à l'usure et la fiabilité fonctionnelle.
Le processus atteint des tolérances serrées (souvent ± 0,01 mm), ce qui donne lieu à des pièces toujours précises, adaptées aux intérieurs automobiles, aux outils médicaux et à l'électronique grand public. La répartition uniforme du matériau et l'environnement de moulage contrôlé réduisent les contraintes internes et la déformation, ce qui améliore la longévité du produit, même sous des contraintes mécaniques ou thermiques répétées.
L"intégration à cycle unique réduit le gaspillage de matériaux en consolidant deux composants en un seul processus, éliminant ainsi les rebuts des opérations d"assemblage. Des matériaux recyclés ou rebroyés peuvent parfois être incorporés au noyau du substrat sans affecter la qualité du surmoulage.
Les principaux avantages en matière de durabilité comprennent :
● Consommation d'énergie réduite grâce au nombre réduit d'étapes de production
● Réduction des exigences de finition secondaire et de post-traitement
● Utilisation minimisée d'adhésifs ou de fixations générant des déchets supplémentaires
Le moulage par injection 2K est devenu la pierre angulaire de la fabrication d'intérieurs automobiles , où la durabilité, l'esthétique et l'ergonomie sont primordiales. Les boutons, boutons et caches de changement de vitesse doux au toucher sont généralement produits en co-moulant un substrat polymère rigide avec un surmoulage en élastomère flexible, offrant une adhérence et un retour tactile améliorés . Les joints et joints intégrés pour les panneaux de porte, les boîtiers de phares et les boîtiers électroniques éliminent le besoin de composants séparés, améliorant l'efficacité de l'assemblage tout en offrant une étanchéité fiable..
Dans le secteur médical, la précision et l’hygiène sont essentielles. Le moulage 2K permet la production de poignées d'instruments chirurgicaux , de boîtiers d'appareils de diagnostic et d'autres outils avec des poignées ergonomiques intégrées et des surfaces douces au toucher. En combinant un matériau structurel dur avec des élastomères biocompatibles tels que le TPE ou le LSR, les dispositifs maintiennent la compatibilité de stérilisation , résistent aux autoclavages répétés et minimisent les risques de contamination.
L'électronique grand public bénéficie du moulage 2K pour produire des boîtiers robustes, étanches et ergonomiques . Les exemples incluent les appareils portables, les étuis de protection pour smartphones, les télécommandes et les boutons de petits appareils électroménagers. Le processus permet l'intégration de zones douces au toucher, de boutons tactiles et de sections amortissant les vibrations dans des coques structurelles rigides.
Industrie | Pièces 2K typiques | Avantages |
Électronique grand public | Bracelets pour montres intelligentes, télécommandes, poignées d"appareil photo | Ergonomique, étanche, attrait visuel |
Appareils électroménagers | Poignées de perceuse, boutons d"aspiration, boutons de mixeur | Finitions antidérapantes, durables et multicolores |
Le moulage 2K trouve des applications dans les produits industriels et spécialisés . Les poignées ergonomiques pour outils électriques, équipements de sport et emballages cosmétiques tirent parti de la capacité de combiner des matériaux rigides et souples en une seule pièce. Les composants d'étanchéité de précision, les vannes et les joints bénéficient de tolérances serrées et d'une adhérence durable, adaptés aux environnements industriels difficiles.
La sélection de la bonne combinaison de matériaux est l’un des facteurs les plus importants pour réussir le moulage par injection 2K . Le premier matériau, généralement appelé substrat, constitue la structure principale de la pièce. Le deuxième matériau, souvent appelé surmoulage, ajoute des fonctions telles que l'adhérence, l'étanchéité, l'amorti, le contraste des couleurs ou la protection de la surface. Si ces deux matériaux ne sont pas compatibles, la pièce finale peut souffrir d'une faible adhérence, d'un pelage, d'une déformation ou de performances instables lors de l'utilisation.
La compatibilité thermique doit être vérifiée dès la phase de conception. Le substrat doit rester stable lors de l"injection du deuxième matériau. Si le deuxième matériau demande trop de chaleur, il risque de ramollir ou de déformer le premier tir. La compatibilité chimique est également essentielle car certaines paires de matériaux se lient naturellement mieux que d’autres. Par exemple, les plastiques rigides et les élastomères flexibles doivent être soigneusement adaptés pour obtenir une forte adhérence.
Lorsque la liaison chimique ne suffit pas, la conception mécanique peut améliorer la résistance de la connexion. Les contre-dépouilles, les rainures, les nervures, les trous et les structures de verrouillage peuvent aider le surmoulage à mieux saisir le substrat. Les conditions de traitement comptent également. La température de fusion appropriée, la température du moule, la pression de maintien, le temps de refroidissement et la vitesse d"injection affectent tous la qualité finale de la liaison et la précision dimensionnelle.
Bien que le moulage par injection 2K offre de solides avantages en matière de conception et de production, il nécessite également un contrôle des processus plus strict que le moulage par injection mono-matériau standard. Un problème courant est le décalage des couches, où le deuxième matériau ne s'aligne pas parfaitement avec la première pièce moulée. Cela peut se produire en raison d’une rotation imprécise du moule, d’un transfert de substrat instable, d’un mauvais positionnement ou de composants de moule usés.
Flash est un autre défaut courant. Il apparaît généralement lorsque le deuxième matériau s"échappe du plan de joint ou autour de la zone de liaison. Une pression d"injection excessive, une force de serrage insuffisante, des bords de moule endommagés ou une mauvaise conception d"étanchéité peuvent tous provoquer des éclairs. Un refroidissement inégal peut également créer des problèmes tels qu"un gauchissement, des marques d"enfoncement, des contraintes internes ou une force de liaison incohérente.
Pour réduire ces risques, la conception des moules doit inclure des systèmes de positionnement précis, des canaux de refroidissement équilibrés et des chemins de flux de matériaux stables. La manipulation robotisée peut améliorer la répétabilité lors du transfert de la première pièce moulée vers la deuxième station. La surveillance des processus est également précieuse car les opérateurs peuvent suivre la pression, la température, la durée du cycle et le mouvement du moule en temps réel. Avec un contrôle stable, les fabricants peuvent améliorer la répétabilité et réduire les déchets lors d’une production continue.
Pour la fabrication de gros volumes, la stabilité à long terme est tout aussi importante que la conception des pièces. La réussite d'un projet de moulage par injection 2K dépend d'un équipement fiable, d'une alimentation constante en matériaux, d'un mouvement précis du moule et d'un timing de cycle reproductible. Même de petits changements de température, de pression ou de positionnement peuvent affecter l'adhérence et la qualité des pièces lorsque deux matériaux sont moulés ensemble.
Un entretien régulier de la machine permet d’éviter les temps d’arrêt imprévus. Les unités d"injection doivent être vérifiées pour l"usure, la contamination et l"accumulation de matériaux. Les plaques rotatives, les systèmes de transfert, les broches de guidage et les servomoteurs nécessitent une inspection et un étalonnage de routine pour maintenir un alignement précis entre le premier et le deuxième tir. Les systèmes de refroidissement doivent également être nettoyés et surveillés pour garantir une température stable du moule pendant les longues séries de production.
L"optimisation du cycle est une autre considération clé. Si le cycle est trop rapide, le substrat risque de ne pas être suffisamment stable pour la deuxième injection. S"il est trop lent, l"efficacité de la production diminue et la surface du substrat peut trop refroidir, affaiblissant ainsi l"adhérence. Un cycle équilibré soutient à la fois la qualité et la productivité.
Dans les applications automobiles, médicales, électroniques grand public et industrielles, une qualité de production constante est essentielle. Des routines de maintenance solides, des opérateurs formés, des paramètres de moulage optimisés et des systèmes d"inspection fiables permettent de garantir que chaque pièce multi-matériaux répond aux exigences dimensionnelles, fonctionnelles et visuelles.
L’avenir du moulage par injection 2K s’oriente vers l’automatisation, la surveillance numérique et un contrôle de processus plus intelligent. Les capteurs peuvent suivre la température du moule, la pression d’injection, le flux de matière, le temps de cycle et le positionnement des pièces en temps réel. Cela permet de détecter des problèmes tels qu'une mauvaise adhérence, un flash, un décalage de couche ou un refroidissement irrégulier avant qu'ils n'affectent la qualité du produit.
La manipulation robotisée améliore également la répétabilité en transférant les substrats entre les stations de moulage avec précision et propreté. Grâce à la surveillance basée sur l"IA, les fabricants peuvent ajuster les paramètres, prévoir les besoins de maintenance, réduire les temps d"arrêt et maintenir la production multi-matériaux plus stable.
La durabilité devient une direction clé dans le moulage 2K. Les fabricants explorent les noyaux recyclés, les matériaux rebroyés, les polymères d"origine biologique et les élastomères respectueux de l"environnement pour réduire les déchets tout en maintenant les performances.
Les conceptions multicouches donnent également plus de liberté aux ingénieurs. Une pièce peut combiner résistance, flexibilité, étanchéité, résistance aux chocs et couleur sans adhésifs, vis ou étapes d"assemblage supplémentaires. Cela permet des produits plus légers, des chaînes d’approvisionnement plus simples et une consommation de matériaux réduite.
L'utilisation du moulage par injection 2K continue de croître à mesure que les produits deviennent plus petits, plus légers et plus fonctionnels. Les pièces automobiles bénéficient de surfaces douces au toucher, de boîtiers scellés et de fonctionnalités d'amortissement des vibrations. Les dispositifs médicaux utilisent un moulage 2K pour les poignées ergonomiques, les boîtiers scellés et les composants biocompatibles.
L"électronique grand public en dépend pour les boîtiers étanches, les appareils portables, les coques de protection et les boutons tactiles. Les produits industriels bénéficient également de poignées antidérapantes, de joints de précision et de couvercles résistants aux chocs. À mesure que les exigences de conception augmentent, le moulage 2K restera précieux pour produire des pièces multi-matériaux durables, propres et fonctionnelles.
Le moulage par injection 2K offre une production polyvalente et efficace de pièces multi-matériaux de haute qualité, et Taizhou Huangyan Guangchao Mould Co., Ltd. fournit des solutions innovantes qui améliorent la conception, la fonctionnalité et l’efficacité de la fabrication des produits.
R : Le moulage par injection 2K est un processus qui combine deux matériaux dans un seul moule pour produire des pièces en plastique multi-matériaux intégrées avec une fonctionnalité améliorée.
R : Le moulage par injection 2K est largement utilisé dans l’automobile, les dispositifs médicaux, l’électronique grand public et les équipements industriels pour les composants ergonomiques, scellés ou multicolores.
R : Choisissez des matériaux ayant des propriétés chimiques, thermiques et mécaniques compatibles pour garantir une forte adhérence et éviter la déformation pendant le processus de moulage par injection 2K.
R : Le moulage par injection 2K réduit les étapes d"assemblage, permet des conceptions complexes, améliore la durabilité des pièces et permet l"intégration de plusieurs matériaux dans un seul cycle de production.
