Une petite pièce moulée peut-elle affecter la sécurité des patients ? Dans le secteur de la fabrication de soins de santé, la réponse est oui. Le moulage par injection médicale permet de produire des composants précis, biocompatibles et stériles à grande échelle. Dans ce guide, vous découvrirez les règles de conception clés, les choix de matériaux, les méthodes de fabrication, les besoins de conformité et les pratiques émergentes pour de meilleures pièces médicales.
Le moulage par injection médicale est la pierre angulaire de la production de composants de précision pour les soins de santé. Il permet aux fabricants de produire de manière cohérente des dispositifs complexes avec des tolérances serrées, essentiels à la fois pour les articles à usage unique et les implants à long terme. Les applications clés incluent les instruments chirurgicaux tels que les pinces, les pinces et les écarteurs, les dispositifs implantables tels que les composants orthopédiques ou dentaires, ainsi que les consommables jetables, notamment les seringues, les tubulures IV et les boîtes de Pétri.
L'un des principaux avantages du moulage par injection est la précision . Le processus permet de produire des pièces reproductibles et de haute précision qui répondent à des exigences dimensionnelles strictes, minimisant les erreurs d'assemblage et garantissant la fiabilité du dispositif. La répétabilité est un autre avantage crucial : une fois qu'un moule est validé, chaque cycle produit des pièces presque identiques, ce qui est essentiel pour la conformité réglementaire et la sécurité des patients. De plus, la rentabilité est obtenue grâce à l'automatisation, à un faible gaspillage de matériaux et à la capacité d'augmenter les volumes de production sans augmentation significative du coût unitaire. Enfin, le processus fournit des composants durables capables de résister aux processus de stérilisation, à l'exposition aux produits chimiques et aux contraintes mécaniques sans dégradation.
Le respect des normes réglementaires n’est pas négociable dans le moulage par injection médicale. La Food and Drug Administration des États-Unis et les normes internationales telles que l"ISO définissent les règles qui garantissent la sécurité et l"efficacité des dispositifs.
Standard | Portée | Pertinence |
OIN 13485 | Système de gestion de la qualité des dispositifs médicaux | Assure la traçabilité, la gestion des risques et la cohérence des processus de production |
OIN 10993 | Évaluation biologique des dispositifs médicaux | Confirme la biocompatibilité et la sécurité des matériaux pour les patients |
OIN 14644 | Salle blanche et environnements contrôlés | Définit les exigences pour minimiser la contamination pendant la fabrication |
Les dispositifs médicaux sont classés en trois classes en fonction du risque. La classe I comprend les articles à faible risque comme les tubes à essai et les abaisse-langues. La classe II couvre les produits à risque modéré tels que les lentilles de contact ou les dispositifs de perfusion, parfois divisés en IIa et IIb pour les risques moyens et moyens à élevés. La classe III comprend les dispositifs à haut risque comme les stimulateurs cardiaques ou les prothèses implantables. La classification affecte à la fois le niveau de surveillance réglementaire et les contrôles de fabrication requis lors du moulage par injection.
Le maintien d’un environnement contrôlé est essentiel pour prévenir la contamination des composants médicaux sensibles. Les salles blanches pour le moulage par injection médicale sont généralement maintenues aux classes ISO 7 à 8 , garantissant ainsi une minimisation des particules. Ces environnements sont équipés d'une filtration HEPA, d'une gestion stricte du flux d'air et d'une température et d'une humidité surveillées pour maintenir des conditions de moulage optimales.
En plus des contrôles physiques, les processus doivent respecter des protocoles de stérilisation compatibles avec les matériaux utilisés. Cela inclut la validation pour l"autoclavage, l"irradiation gamma ou la stérilisation à l"oxyde d"éthylène si nécessaire. Des pratiques appropriées en salle blanche, combinées à des normes de processus rigoureuses, contribuent à garantir que les composants médicaux moulés sont sûrs, cohérents et prêts à être utilisés en clinique.
Dans le moulage par injection médicale , la sélection des matériaux doit commencer par la fonction clinique du dispositif, le niveau de contact avec le patient, la méthode de stérilisation et l'environnement de travail attendu. Un matériau qui fonctionne bien dans un produit de consommation peut échouer dans un contexte médical s'il ne peut pas tolérer les désinfectants, les fluides corporels, la chaleur, les radiations ou les manipulations répétées. Pour cette raison, les ingénieurs évaluent souvent la biocompatibilité, la stabilité dimensionnelle, la résistance mécanique, l’absorption de l’humidité et la résistance chimique à long terme avant de finaliser la résine.
Matériel | Point fort | Usage médical courant |
Pe | Résistance à l"humidité et stabilité chimique | Tubes, conteneurs, connecteurs |
Pp | Résistance à la fatigue et transformabilité à faible coût | Seringues, bouchons, pièces médicales jetables |
PC | Transparence, solidité et résistance aux chocs | Boîtiers transparents, masques, composants de diagnostic |
COUP D"OEIL | Haute résistance, résistance à la chaleur et résistance chimique | Pièces implantables, outils chirurgicaux, appareils performants |
TPE | Toucher doux et flexibilité élastique | Pièces de cathéter, poignées, joints |
Silicone | Flexibilité, résistance à la chaleur et biocompatibilité | Tubes, masques, joints, composants à contact souple |
La compatibilité avec la stérilisation est particulièrement importante. L"autoclavage expose les pièces à la chaleur et à l"humidité, le rayonnement gamma peut affecter la structure du polymère et l"oxyde d"éthylène nécessite des matériaux capables de résister à une exposition chimique sans déformation ni problèmes de performances liés aux résidus.
Une pièce médicale bien conçue doit être facile à mouler à plusieurs reprises sans défauts. Une épaisseur de paroi uniforme aide la résine fondue à refroidir à un rythme constant, réduisant ainsi le risque de marques d"évier, de vides, de déformations et de contraintes internes. Lorsque les changements d"épaisseur sont inévitables, des transitions douces, des chanfreins ou des rayons doivent être utilisés au lieu d"étapes brusques.
Les angles de dépouille constituent une autre exigence pratique. Les parois verticales doivent être suffisamment coniques pour que le composant moulé puisse se détacher proprement de l"outil sans rayures, marques de traînée ou distorsion dimensionnelle. Les coins arrondis sont également préférés aux bords internes tranchants, car ils améliorent le flux des matériaux et réduisent la concentration des contraintes.
Les nervures et les bossages doivent renforcer la pièce sans créer de sections épaisses. Les nervures sont généralement conçues plus fines que le mur principal pour éviter l"affaissement de la surface, tandis que les bossages doivent être soutenus par des nervures ou des goussets au lieu d"être trop épais. Le placement des portes et des lignes de séparation affecte également les performances et l"apparence. Les portes doivent permettre un remplissage équilibré, tandis que les lignes de joint doivent être positionnées là où elles n"interfèrent pas avec les surfaces d"étanchéité, les zones d"assemblage ou les zones cosmétiques visibles.
Les composants médicaux doivent souvent s"adapter à d"autres pièces moulées, métalliques, électroniques ou souples, de sorte que la planification des tolérances doit être gérée dès le début. Les tolérances commerciales peuvent convenir aux articles jetables simples, tandis que des tolérances fines sont souvent requises pour les boîtiers de diagnostic, les composants de chemin de fluide, les pièces liées aux implants et les assemblages ayant des besoins d"alignement critiques.
Les concepteurs doivent éviter de spécifier des tolérances inutilement serrées sur chaque élément, car cela peut augmenter le coût de l"outillage et les difficultés de production. Au lieu de cela, les dimensions essentielles au fonctionnement doivent être clairement identifiées, tandis que les zones moins importantes peuvent utiliser des tolérances de moulage pratiques.
Les outils de simulation peuvent améliorer les résultats du moulage par injection médicale avant le début de l"outillage. L"analyse du flux de moule permet de prédire l"équilibre de remplissage, les lignes de soudure, les pièges à air, le retrait, les marques d"enfoncement et le gauchissement. La simulation de refroidissement peut également révéler des points chauds susceptibles de provoquer un retrait inégal. En résolvant ces problèmes dès la phase de conception, les fabricants peuvent réduire les modifications des moules, raccourcir les cycles de développement et améliorer la cohérence des pièces médicales finales.
Le moulage par injection médical avancé ne se limite pas au moulage thermoplastique standard. Différents composants médicaux nécessitent différentes stratégies de moulage en fonction de l'épaisseur de la paroi, du comportement du matériau, de la géométrie de la pièce, des besoins de liaison et du volume de production. La sélection précoce du bon processus permet de réduire les risques de refonte et d’améliorer la cohérence lors de la validation et de la mise à l’échelle.
Méthode | Idéal pour | Valeur de fabrication |
Moulure à paroi mince | Boîtiers légers, petits boîtiers, pièces médicales compactes | Réduit l’utilisation de matériaux tout en conservant la précision et la répétabilité |
Moulage par insertion | Pièces combinant du plastique avec des composants métalliques, céramiques ou préformés | Crée des structures intégrées solides sans assemblage séparé |
Surmoulage | Poignées, joints, poignées et pièces multi-matériaux soft-touch | Améliore l"ergonomie, l"étanchéité ou le confort grâce à des matériaux superposés |
Moulage assisté par gaz | Pièces plus grandes ou composants avec des sections plus épaisses | Aide à réduire les marques d"évier, les contraintes internes et le poids du matériau |
Moulage de silicone liquide | Pièces médicales flexibles telles que tubes, masques, joints et dispositifs à contact souple | Prend en charge la biocompatibilité, la flexibilité et les performances stables |
Le moulage par insert et le surmoulage sont souvent comparés, mais ils résolvent des problèmes de conception différents. Le moulage par insertion place un composant préfabriqué à l"intérieur du moule avant que la résine ne coule autour de lui, ce qui le rend utile pour les assemblages renforcés ou les composants avec du matériel intégré. Le surmoulage permet de construire un matériau sur un autre substrat moulé, améliorant souvent l"adhérence, l"étanchéité, l"amorti ou le confort de l"utilisateur.
Les décisions en matière d"outillage affectent directement la qualité des pièces, les délais de livraison et les coûts de production. Les moules prototypes sont couramment utilisés au début du développement car ils permettent des tests de conception et une production en petits lots avant de s"engager dans un outillage à grande échelle. Pour une production à long terme, les moules en acier à grand volume offrent une meilleure durabilité, un contrôle dimensionnel plus strict et une durée de vie plus longue, en particulier lorsque des cycles répétés et des attentes strictes en matière de qualité médicale sont requis.
Un moule fiable doit également gérer le refroidissement, l’éjection et la qualité de surface. Les canaux de refroidissement doivent être conçus pour maintenir la température de la pièce uniforme, car un refroidissement inégal peut entraîner un gauchissement, un retrait ou une variation dimensionnelle. Les mécanismes d"éjection doivent libérer la pièce sans laisser de dommages fonctionnels ni de défauts visibles dans les zones critiques. La finition des surfaces est également importante, en particulier pour les boîtiers médicaux, les poignées et les pièces qui nécessitent un nettoyage en douceur, une texture contrôlée ou une inspection visuelle claire.
Certains composants médicaux moulés nécessitent des opérations secondaires après le moulage pour répondre aux exigences d’assemblage, de marquage ou de performances. Ces processus doivent être planifiés dès la phase de conception plutôt que ajoutés après coup.
Les options de post-traitement courantes incluent :
● Soudage par ultrasons pour assembler des pièces moulées sans adhésif.
● Tampographie pour ajouter des instructions, des symboles ou des marques d'identification.
● Gravure laser pour un marquage et une traçabilité durable des pièces.
● Précisions pour former des contre-dépouilles internes ou des éléments complexes difficiles à mouler directement.
La finition de la surface influence à la fois la fonction et l’apparence. Une surface polie peut faciliter le nettoyage ou la transparence, tandis qu"une finition texturée peut améliorer l"adhérence et masquer les marques cosmétiques mineures. Pour les pièces médicales, la finition sélectionnée doit correspondre à l"utilisation du composant, aux besoins de stérilisation, aux exigences de manipulation et aux normes d"inspection.
L'assurance qualité dans le moulage par injection médicale doit être intégrée au processus avant le début de la production complète. Pour les pièces médicales, l’inspection visuelle seule ne suffit pas ; le processus de moulage doit prouver qu'il peut produire à plusieurs reprises des composants sûrs, stables et dimensionnellement précis. C’est là que la validation du QI, de l’OQ et du PQ devient essentielle.
Étape de validation | Objectif principal | Objectif pratique |
QI | Confirme que l"équipement est correctement installé | Configuration de la machine, utilitaires, outillage, documentation |
QO | Teste les limites de fonctionnement | Température, pression, temps de cycle, fenêtre de processus |
PQ | Vérifie la production reproductible | Pièces cohérentes dans des conditions réelles de production |
Pendant la production, les paramètres d’injection doivent être surveillés en permanence. La température de fusion, la pression d"injection, la pression de maintien, le temps de refroidissement, la température du moule et la vitesse de remplissage peuvent tous affecter le retrait, le gauchissement, les bavures, les vides et les tirs courts. Une surveillance stable aide les fabricants à identifier les petits changements de processus avant qu"ils ne se transforment en problèmes de qualité majeurs.
Avant de passer à la fabrication à grande échelle, les pièces médicales doivent passer par un prototypage contrôlé et une production en petits lots. L"outillage de pont est particulièrement utile lorsqu"une conception est presque finale mais nécessite encore des tests fonctionnels, des contrôles dimensionnels ou une vérification des matériaux. Il permet aux équipes de tester des pièces moulées en conditions réelles sans investir immédiatement dans des outils de production à longue durée de vie.
Le contrôle des risques devrait également être introduit précocement. Les méthodes courantes incluent :
● PFMEA pour identifier d'éventuelles défaillances de processus avant la production.
● Simulation de remplissage de moule pour prédire les pièges à air, les lignes de soudure, les marques d'évier et le déséquilibre de remplissage.
● Revues transversales impliquant les équipes de conception, d'outillage, de qualité, de réglementation et de production.
Ces étapes contribuent à réduire les changements de moule coûteux et à éviter les retards lors du lancement du produit. Pour les composants médicaux, la mise à l’échelle ne consiste pas seulement à produire davantage de pièces ; il s"agit de prouver que chaque lot de production peut répondre aux mêmes exigences de performances, de propreté et de documentation.
Le moulage par injection médical moderne s"appuie de plus en plus sur le moulage scientifique et l"optimisation basée sur les données. Le moulage scientifique utilise des tests contrôlés et des fenêtres de processus documentées pour rendre la production plus prévisible. Lorsqu"ils sont associés à une surveillance basée sur l"IA, les fabricants peuvent analyser les données en temps réel et ajuster les conditions de processus plus rapidement, contribuant ainsi à réduire les déchets et à améliorer la cohérence des pièces.
L’impression 3D devient également de plus en plus précieuse au début du développement. Il peut prendre en charge des itérations de conception rapides, des tests ergonomiques et des concepts de dispositifs personnalisés avant le début de l"outillage de moulage par injection. Dans certains projets, les prototypes imprimés en 3D aident à confirmer la géométrie, tandis que le moulage par injection valide le matériau final, la finition de surface, la résistance et les performances prêtes pour la production.
Le moulage par injection médicale prend en charge la production de pièces médicales qui nécessitent des dimensions stables, des performances matérielles contrôlées et une qualité reproductible. Pour les dispositifs implantables, tels que les composants orthopédiques et les appareils dentaires, le processus permet de créer des pièces présentant une géométrie précise, des surfaces lisses et une résistance mécanique fiable. Ces produits doivent être compatibles avec les tissus humains et capables de fonctionner en toute sécurité dans des conditions exigeantes.
Les outils chirurgicaux constituent un autre domaine d’application important. Les composants tels que les pinces, les pinces, les poignées de scalpel, les écarteurs et les boîtiers d"instruments nécessitent souvent des matériaux solides de qualité médicale capables de résister à une stérilisation répétée, à une exposition chimique et à des contraintes mécaniques. Le moulage par injection permet de produire ces pièces avec une forme, une adhérence et une intégrité structurelle constantes, ce qui est important pour une utilisation clinique sûre et efficace.
Domaine d"application | Produits courants | Exigence pratique |

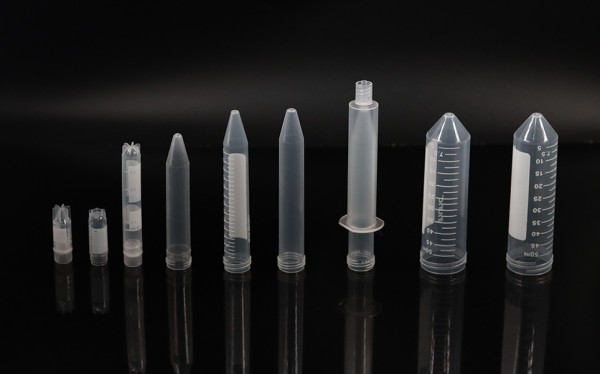

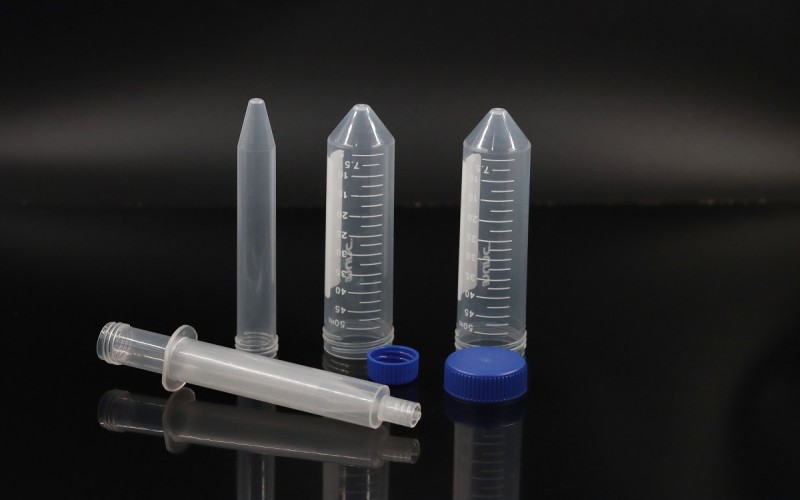

Produits médicaux jetables | Seringues, tubulures IV, cathéters, embouts de pipettes | Production propre, cohérence dimensionnelle, contact patient sécurisé |

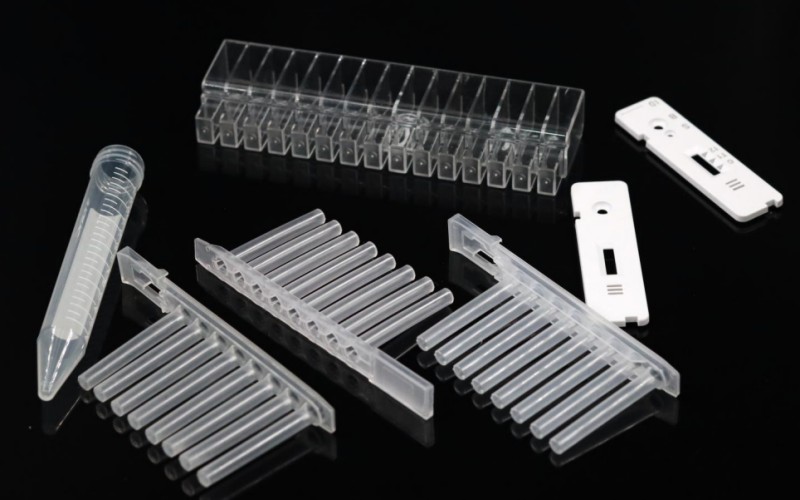

Produits de laboratoire | Boîtes de Pétri, tubes à essai, récipients à échantillons | Transparence, résistance chimique, dimensionnement reproductible |
Emballage médical | Blisters, flacons, bouchons, récipients de protection | Protection contre la stérilité, performances d"étanchéité, sécurité des produits |
Pour les consommables en grand volume, le moulage par injection est particulièrement utile car il peut produire de grandes quantités de pièces uniformes avec un faible gaspillage de matériaux. Cela aide les fournisseurs médicaux à maintenir une production stable tout en répondant aux attentes en matière de propreté et de performances.
L’impact pratique des produits médicaux moulés par injection est visible dans les hôpitaux, les laboratoires, les cliniques dentaires et la fabrication d’appareils. Les principaux avantages comprennent :
● Cohérence : chaque cycle de moulage validé peut produire des pièces avec des dimensions et des performances reproductibles.
● Sécurité des patients : Les matériaux biocompatibles et la production contrôlée réduisent les risques de contamination et de défaillance.
● Conformité réglementaire : des processus documentés soutiennent la gestion de la qualité et la traçabilité.
● Rentabilité : le moulage automatisé permet une production efficace d'articles jetables et de composants médicaux de précision.
Le moulage par injection médicale permet de créer des composants médicaux sûrs, précis et fiables. Le succès dépend d’une sélection appropriée des matériaux, des principes DFM, de méthodes de moulage spécialisées et d’une assurance qualité stricte. Avec une expérience dans la conception de moules médicaux, l'usinage CNC, le prototypage et le support de moulage par injection, Taizhou Huangyan Guangchao Mould Co., Ltd. aide les clients à développer des pièces médicales conformes, durables et évolutives pour les applications de soins de santé exigeantes.
R : Le moulage par injection médicale produit des pièces en plastique précises pour les appareils, les outils de diagnostic, les outils chirurgicaux et les emballages stériles.
R : Le moulage par injection médicale utilise souvent du PP, du PE, du PC, du PEEK, du TPE et du silicone en fonction de la biocompatibilité.
R : Le moulage par injection médicale nécessite une validation IQ/OQ/PQ pour confirmer la répétabilité, le contrôle qualité et la conformité réglementaire.
