Le secteur de la santé exige la perfection. Lorsque des vies sont en jeu, les composants d’un ventilateur, d’une seringue ou d’un outil chirurgical ne peuvent pas tomber en panne. C’est là qu’intervient le moulage par injection de dispositifs médicaux . Il constitue l’épine dorsale de la fabrication médicale moderne, offrant un moyen de produire de grands volumes de pièces complexes, stériles et fiables.
Si vous cherchez un moyen d’augmenter la production tout en maintenant des normes de sécurité rigoureuses, ce guide est fait pour vous. Nous explorerons comment un moule d'injection médicale transforme la résine brute en équipement de sauvetage, le rôle essentiel des salles blanches et pourquoi la sélection des matériaux dicte le succès de votre produit final.

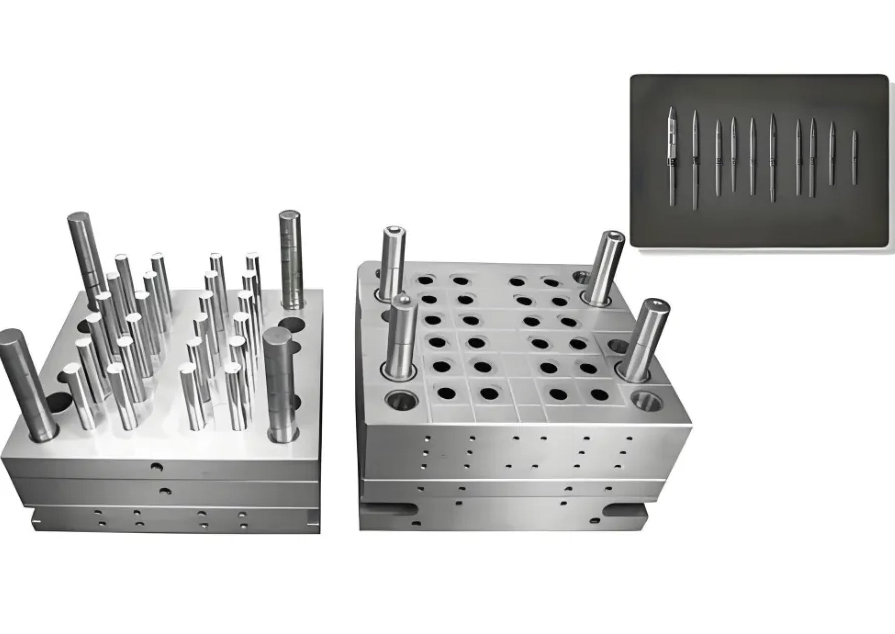

À la base, un moule à injection médicale est un outil de précision conçu pour produire des pièces en plastique avec une répétabilité extrême. Contrairement aux biens de consommation générale, les composants médicaux ont une tolérance zéro pour les défauts. Une petite bavure ou une bulle d'air microscopique pourrait compromettre la stérilité ou le fonctionnement d'un dispositif jetable.
Dans le domaine médical, « assez proche » n’est jamais suffisant. Nous nous concentrons sur l’ingénierie de haute précision car ces pièces interagissent souvent directement avec le corps humain ou avec des fluides de diagnostic sensibles. Le moule doit tenir compte du retrait du matériau, de la dilatation thermique et des géométries complexes requises pour les applications de soins de santé modernes.
Qualité d'acier : Nous utilisons de l'acier inoxydable de haute qualité (comme le S136 ou 420 V) pour résister à la corrosion causée par les résines de qualité médicale.
Finition de surface : les moules nécessitent souvent des finitions polies miroir pour garantir que les pièces sont facilement éjectées sans lubrifiants, qui pourraient contaminer le produit.

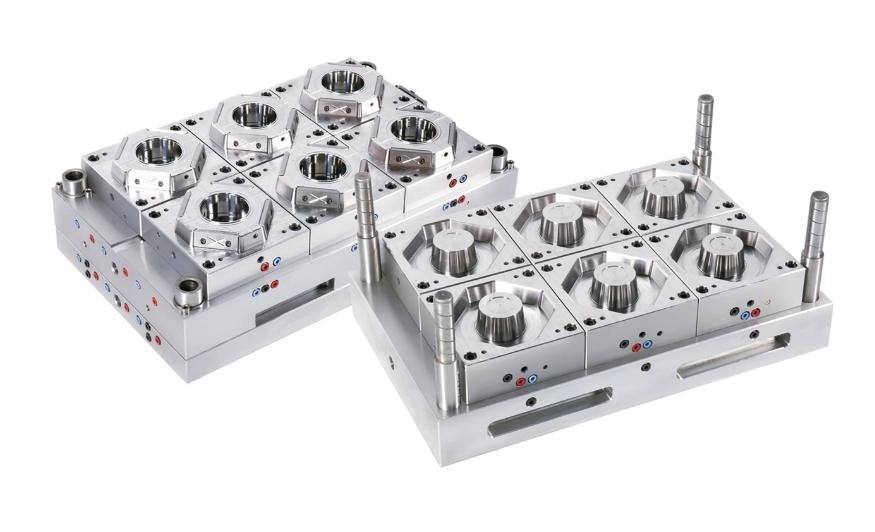

Multi-Cavitation : Pour répondre à une forte demande, un moule d’injection médicale comporte souvent plusieurs cavités, nous permettant de produire des dizaines de pièces en un seul cycle.
| Fonctionnalité | Moulage par injection standard | Moulage par injection médicale |
| Matériel | ABS/PP à usage général | Thermoplastique de qualité médicale |
| Environnement | Étage d'usine standard | Salle blanche certifiée ISO |
| Tolérance | +/-0,1mm | +/- 0,01 mm ( haute précision ) |
| Validation | CQ de base | Protocoles QI/OQ/PQ |
Choisir le bon thermoplastique est la décision la plus critique de la phase de conception. Cela affecte tout, de la résistance de la pièce à la façon dont elle réagit à la stérilisation. Tous les plastiques ne sont pas égaux, surtout lorsqu’ils doivent être biocompatibles.
PEEK (Polyetheretherketone) : Connu pour son incroyable solidité et sa résistance aux températures élevées. Il est souvent utilisé pour les implants.
Polycarbonate (PC) : Il est transparent, résistant et peut résister à la stérilisation par rayonnement. Idéal pour les systèmes de distribution de fluides.
Polypropylène (PP) : Excellente résistance chimique. Il s'agit de la référence pour les composants d'appareils jetables tels que les seringues.
Silicone (LSR) : Bien qu'il s'agisse techniquement d'un élastomère, il est essentiel pour les pièces flexibles telles que les joints et les vannes.
Tout matériau utilisé dans un moule d’injection médicale doit réussir les tests USP Classe VI ou ISO 10993. Ces tests garantissent que le plastique ne libère pas de produits chimiques nocifs et ne provoque pas de réactions indésirables au contact des tissus humains. Nous donnons la priorité aux mélanges de matériaux personnalisés lorsqu'un projet présente des exigences uniques, telles que des propriétés antimicrobiennes ou une radio-opacité spécifique pour la visibilité aux rayons X.
Ils doivent survivre au processus de nettoyage. Qu'il s'agisse d'autoclave (vapeur), d'oxyde d'éthylène (EtO) ou de rayonnement gamma, le thermoplastique doit conserver son intégrité structurelle. Par exemple, certaines qualités de PC peuvent jaunir sous les rayons gamma, nous sélectionnons donc des versions stabilisées pour conserver au produit un aspect professionnel et sûr.
Vous ne pouvez pas fabriquer un composant de moule à injection médical dans un entrepôt poussiéreux. La contamination est l’ennemi. Même une seule cellule de peau ou un grain de poussière peut entraîner le rejet d’un lot.
La plupart des moulages médicaux ont lieu dans des salles blanches de classe ISO 7 ou 8. Ces salles contrôlent la concentration des particules en suspension dans l’air. Nous utilisons des filtres HEPA pour épurer l’air et maintenir une pression positive afin d’empêcher les contaminants extérieurs de pénétrer.
Procédures en matière de blouse : les techniciens portent des filets à cheveux, des gants et des blouses de laboratoire.
Machines électriques : Nous préférons les machines de moulage par injection entièrement électriques. Ils sont plus propres que les hydrauliques car ils n'utilisent pas d'huile, qui pourrait fuir ou s'évaporer.
Emballage automatisé : pour minimiser le contact humain, les robots prélèvent souvent les pièces du moule d'injection médicale et les déposent directement dans un emballage stérile.
La fabrication en salle blanche ne consiste pas seulement à « être propre ». Il s’agit également d’une question de cohérence. En contrôlant la température et l'humidité, nous garantissons que le thermoplastique se comporte exactement de la même manière à chaque cycle. Cela conduit à des résultats de haute précision qui répondent aux réglementations FDA ou CE les plus strictes.
À mesure que les dispositifs médicaux deviennent plus petits et plus portables, la demande de moulage à parois fines est montée en flèche. Pensez à un glucomètre portable ou à une pompe à insuline portable. Ces appareils doivent être légers mais incroyablement durables.
Lorsque les parois d’une pièce sont inférieures à 1 mm, le plastique refroidit très rapidement. Nous devons injecter le matériau à des vitesses et des pressions élevées pour remplir le moule d’injection médicale avant que la résine ne se solidifie. Cela nécessite des machines spécialisées et des moules hautement ventilés pour éviter les « marques de brûlure » dues à l'air emprisonné.
Parfois, nous créons des pièces si petites qu’elles tiennent sur la pointe d’une aiguille. Ces minuscules composants nécessitent une approche personnalisée de la conception des moules.
Micro-caractéristiques : caractéristiques aussi petites que 5 microns.
Tolérances strictes : souvent mesurées en microns et non en millimètres.
Conception de porte spécialisée : la manière dont le plastique pénètre dans le moule est cruciale pour éviter de cisailler le matériau.
L’utilisation d’un micromoulage Des outils plus petits signifient des incisions plus petites, des temps de récupération plus rapides pour les patients et un risque d'infection plus faible. Nous nous efforçons de repousser les limites de ce qu’un de haute précision permet aux chirurgiens d’effectuer des procédures moins invasives. moule d’injection médicale peut réaliser à si petite échelle.
La meilleure façon d’économiser du temps et de l’argent est de concevoir la pièce correctement dès le départ. Le DFM est le processus d'optimisation de la conception d'une pièce afin qu'elle soit plus facile et moins chère à produire à l'aide d'un moule d'injection médicale..
Épaisseur de paroi uniforme : cela évite la déformation et les « marques d'évier ». Si vous avez besoin d'épaisseurs différentes, nous utilisons des transitions progressives.
Angles de dépouille : Nous ajoutons une légère conicité (généralement de 1 à 2 degrés) aux murs verticaux. Cela permet à la pièce de glisser facilement hors du moule d’injection médicale .
Coins rayonnés : Les coins pointus sont des concentrateurs de contraintes. Les coins arrondis améliorent le flux de matière et rendent la pièce plus solide.
Avant de découper l'acier pour un moule personnalisé , nous utilisons le logiciel de simulation Moldflow. Cela nous indique comment le thermoplastique s'écoulera dans la cavité. Il identifie les problèmes potentiels tels que les pièges à air ou les « lignes tricotées » faibles avant qu'ils ne surviennent.
Lorsque les ingénieurs travaillent avec le mouleur dès le début, ils peuvent identifier des moyens de simplifier le moule d'injection médicale . Peut-être que deux parties peuvent être combinées en une seule, ou qu'une action secondaire complexe peut être remplacée par un arrêt plus simple. Cela réduit le risque d’échec lors de la phase de validation.
Dans le monde médical, si cela n’était pas documenté, cela n’arrivait pas. La validation est le processus permettant de prouver que votre moule à injection médicale produit systématiquement des pièces conformes aux spécifications.
Qualification d'installation (IQ) : Nous vérifions que la machine et le moule d'injection médicale sont installés correctement et disposent de toutes les commodités nécessaires (électricité, eau, air).
Qualification Opérationnelle (QO) : Nous testons les limites du procédé. Que se passe-t-il si la température augmente de 5 degrés ? Et si la pression chute ? On retrouve la « fenêtre d'exploitation » où les pièces sont encore parfaites.
Qualification des performances (PQ) : Nous faisons fonctionner la machine dans des conditions normales pendant une période prolongée (généralement trois lots distincts) pour prouver que le processus est stable et reproductible dans le temps.
Nous utilisons des outils de métrologie avancés pour vérifier les dimensions de haute précision .
CMM (Machine à Mesurer Coordonnées) : Pour les mesures 3D.
Systèmes de vision : caméras automatisées qui vérifient chaque pièce pour détecter les défauts en temps réel.
Test de décroissance de pression : pour garantir qu'un dispositif jetable tel qu'un connecteur ne fuit pas.
Chaque lot de thermoplastique et chaque série de moules à injection médicale sont suivis. Si un problème est découvert des mois plus tard, nous pouvons le retracer jusqu'au jour spécifique, à la machine et au lot de matériaux utilisés. Ce niveau de responsabilité est ce qui rend la fabrication médicale si fiable.
Même si la qualité est la priorité, nous comprenons également que le coût est un facteur. La gestion du cycle de vie d'un moule d'injection médicale nécessite un équilibre entre l'investissement initial et les économies à long terme.
Un moule de haute précision représente un investissement initial coûteux. Cependant, à mesure que vous passez à des millions d'unités pour un appareil jetable , le coût par pièce diminue considérablement. Nous aidons nos clients à choisir entre « outillage de pont » (moules en aluminium moins chers pour faible volume) et « outillage de production » (acier trempé pour volume élevé).
Systèmes à canaux chauds : ils maintiennent le plastique en fusion dans les canaux, réduisant ainsi les déchets. Dans un moule d’injection médicale , cela permet d’économiser de la résine coûteuse de qualité médicale.
Moules multi-cavités : L’augmentation du nombre de cavités vous permet de produire plus de pièces dans le même laps de temps.
Automatisation : l'utilisation de robots pour le déstockage et l'emballage réduit les coûts de main-d'œuvre et élimine les erreurs humaines.
Un moule à injection médicale est un atout précieux. Un entretien régulier (nettoyage, lubrification et inspection de l'usure) est essentiel. Nous suivons des programmes stricts de maintenance préventive pour garantir que le moule dure toute sa durée de vie prévue, qui peut dépasser un million de cycles pour l'acier de haute qualité.
Le moulage par injection de dispositifs médicaux est un domaine complexe mais enrichissant. Cela nécessite une compréhension approfondie du comportement des thermoplastiques , une ingénierie de haute précision et un état d'esprit « la qualité d'abord ». En suivant les étapes de ce guide (de la sélection des matériaux à la validation rigoureuse IQ/OQ/PQ), vous pouvez vous assurer que votre dispositif médical est sûr, efficace et prêt à être commercialisé.
Que vous développiez un outil chirurgical personnalisé ou un dispositif jetable en grand volume , le succès de votre projet dépend de la qualité de votre moule d'injection médicale . S'associer à un expert qui comprend les nuances de la fabrication en salle blanche et les réglementations médicales est le meilleur moyen de transformer votre vision en réalité.
Q : Combien de temps faut-il pour construire un moule d’injection médicale ?
R : En général, cela prend de 8 à 12 semaines. Cela comprend la phase de conception, l'analyse DFM, l'usinage CNC et les échantillons initiaux « T1 » à tester.
Q : Puis-je utiliser des plastiques recyclés dans le moulage médical ?
R : En général, non. La plupart des normes médicales exigent un « vierge » thermoplastique pour garantir l'absence de contaminants ou d'incohérences dans les propriétés du matériau.
Q : Quelle est la différence entre un moule à canaux froids et un moule à canaux chauds ?
R : Un canal froid crée une « carotte » ou un déchet de plastique qui doit être coupé. Un canal chaud maintient le plastique chaud, de sorte qu'il ne se solidifie jamais dans les canaux, ce qui est plus efficace pour la production en grand volume d'un appareil jetable..
Q : Pourquoi l'acier inoxydable est-il utilisé pour les moules médicaux ?
R : L’acier inoxydable résiste à la rouille et à la corrosion. Étant donné que de nombreuses pièces médicales sont moulées dans des salles blanches où l'humidité est contrôlée et que certaines résines libèrent des gaz corrosifs, l'acier inoxydable garantit que le moule d'injection médicale reste impeccable.
