Vous êtes-vous déjà demandé comment les appareils médicaux modernes atteignent une telle précision et fiabilité ? Le moulage par injection médicale joue un rôle crucial dans la mise en forme de composants tels que les outils chirurgicaux, les implants et les dispositifs portables. Dans cet article, vous découvrirez comment ce processus garantit la précision, l'efficacité et des performances constantes dans un large éventail d'applications médicales critiques.
Le moulage par injection médicale offre une précision inégalée, essentielle pour les composants utilisés dans les procédures permettant de sauver des vies. Chaque pièce produite doit respecter des tolérances extrêmement strictes pour garantir son bon fonctionnement au sein des dispositifs médicaux. Même un écart mineur peut compromettre la sécurité du patient ou les performances du dispositif. Par exemple, les embouts des seringues doivent s’adapter parfaitement aux aiguilles et aux valves pour éviter les fuites ou les erreurs de dosage. Les poignées de scalpel nécessitent des dimensions exactes pour maintenir l"équilibre et le contrôle pendant la chirurgie, tandis que les boîtiers de diagnostic doivent s"aligner précisément avec les capteurs et l"électronique pour garantir des résultats de test précis.
Un facteur clé pour atteindre une telle précision est l’ingénierie avancée des moules utilisée dans le moulage par injection médicale. Les moules modernes sont conçus avec des outils assistés par ordinateur pour optimiser le flux de polymère, les vitesses de refroidissement et la stabilité dimensionnelle. Ce contrôle méticuleux garantit une qualité constante sur des milliers de pièces, même lors de la fabrication de géométries très complexes.
Exemple de tolérances critiques dans les composants médicaux :
Type de composant | Tolérance typique (mm) | Exigence fonctionnelle |
Embout de seringue | ±0,02 | Prévenir les fuites, assurer un dosage précis |
Manche de scalpel | ±0,05 | Maintenir l’équilibre ergonomique pour le chirurgien |
Logement de diagnostic | ±0,03 | Alignement précis des capteurs et de l"électronique |
Un autre avantage du moulage par injection médicale est sa capacité à reproduire des composants identiques à haut volume. Cette répétabilité est essentielle pour les dispositifs médicaux jetables, qui nécessitent des performances uniformes sur des millions d"unités. Les dispositifs tels que les connecteurs IV, les tubes de prélèvement sanguin ou les embouts de pipettes doivent se comporter de manière prévisible pour chaque utilisation afin de maintenir la sécurité et la fiabilité en milieu clinique.
Le processus utilise des machines automatisées et un contrôle précis de la température et de la pression, ce qui minimise la variabilité entre les cycles. Les moules à grande cavité permettent la production de plusieurs composants par cycle, augmentant ainsi le rendement sans sacrifier la qualité. Cette évolutivité répond à la demande croissante de dispositifs à usage unique et réduit les coûts de production, car moins de moules et moins de main d"œuvre sont nécessaires pour la fabrication à grande échelle.
Points clés concernant la répétabilité dans le moulage par injection :

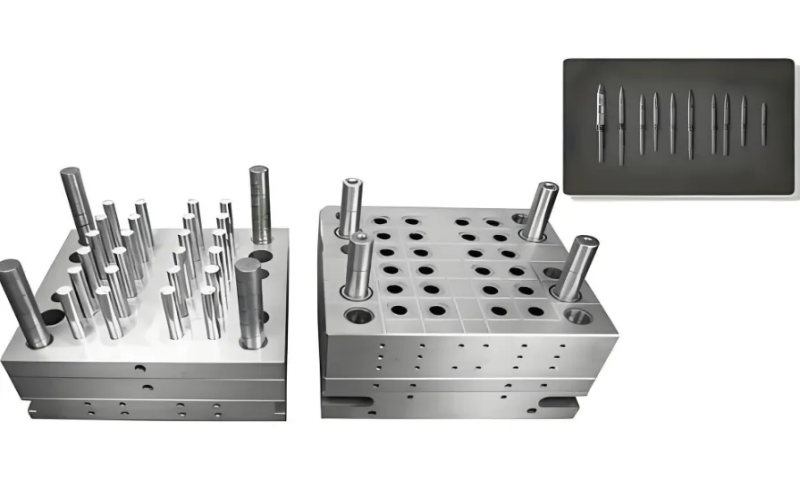

● Les moules à grande cavité permettent 50 à 200 pièces par cycle.
● Le contrôle automatisé des paramètres réduit les variations de cycle à cycle.
● Le poids et les dimensions cohérents des pièces garantissent l'interchangeabilité.
Le respect des normes réglementaires est fondamental dans la production de dispositifs médicaux. Le moulage par injection médicale garantit que les composants répondent aux directives strictes de la FDA et de l"ISO. Les environnements de production contrôlés, tels que les salles blanches certifiées ISO, empêchent toute contamination susceptible de compromettre la stérilité des dispositifs.
Les matériaux utilisés dans le moulage sont sélectionnés pour leur biocompatibilité et leur résistance à la stérilisation. Le polycarbonate et le polypropylène peuvent supporter des processus en autoclave, tandis que certains silicones de qualité médicale résistent à l"exposition aux produits chimiques lors de la désinfection. Ces caractéristiques répondent aux exigences réglementaires et prolongent la durée de vie fonctionnelle des composants.
Une liste de contrôle simple pour les composants moulés prêts à être réglementaires :
● Certification des matériaux approuvée par la FDA.
● Processus de fabrication conformes à la norme ISO 13485.
● Production en salle blanche pour réduire la contamination particulaire.
● Compatibilité de stérilisation vérifiée pour l'usage prévu.
Le moulage par injection médicale permet l"intégration de plusieurs matériaux au sein d"un seul composant, offrant aux concepteurs une flexibilité sans précédent pour répondre aux exigences fonctionnelles et ergonomiques. Les instruments chirurgicaux comme les pinces ou les scalpels comportent souvent un noyau en polymère rigide pour offrir résistance et durabilité, tandis qu"une couche externe en élastomère souple améliore l"adhérence et réduit la fatigue des mains lors d"interventions prolongées. Les techniques de surmoulage permettent l"intégration d"inserts métalliques, de composants électroniques préformés ou d"autres sous-ensembles directement dans les plastiques moulés. Cette intégration réduit le nombre d"étapes d"assemblage en aval et minimise les erreurs d"alignement potentielles. En contrôlant soigneusement le flux de matériaux, la pression d"injection et les séquences de durcissement, les fabricants réalisent des composants multi-matériaux complexes avec une fidélité dimensionnelle élevée et des performances mécaniques constantes. Ces capacités sont particulièrement précieuses pour produire des dispositifs qui doivent équilibrer résistance, flexibilité et convivialité dans des environnements médicaux critiques.
Le micromoulage joue un rôle crucial dans la production de composants extrêmement petits et précis nécessaires aux dispositifs mini-invasifs, aux capteurs de santé portables et aux technologies médicales implantables. Les composants créés par micromoulage présentent souvent des épaisseurs de paroi inférieures à 0,2 mm, ce qui nécessite un contrôle méticuleux de la température, de la vitesse d"injection et de la pression du moule pour maintenir la précision dimensionnelle. Des exemples de telles pièces micromoulées comprennent des embouts de cathéter, des boîtiers de capteurs, des composants microfluidiques et des modules pour glucomètres en continu. Ces composants miniatures nécessitent des tolérances strictes pour fonctionner de manière fiable dans les applications médicales où même des écarts mineurs peuvent avoir un impact sur les performances ou la sécurité des patients.
Points clés pour la précision du micromoulage :
● Tolérances aussi strictes que ±0,01 mm pour garantir un ajustement et un fonctionnement précis.
● Compatible avec les matériaux biocompatibles hautes performances tels que le PEEK, le polycarbonate et le silicone liquide.
● Prend en charge la production par lots tout en conservant une qualité constante et une précision au micron, ce qui le rend adapté à la fois au prototypage et à la fabrication à grande échelle.
Le moulage par insert offre la possibilité d"incorporer des pièces préfabriquées, telles que des fils métalliques, des capteurs électroniques ou des structures de renforcement, directement dans la matrice plastique au cours d"un seul cycle de moulage. Cette approche consolide plusieurs fonctions en un seul composant, réduit l"assemblage manuel et diminue le risque d"erreur humaine. Par exemple, un boîtier moulé unique pour un moniteur portable ou un dispositif de diagnostic peut comprendre un guide métallique rigide, une couche d"étanchéité flexible et des points de fixation précis, garantissant que chaque unité conserve des performances uniformes sur de grands volumes de production. En combinant l"injection multi-matériaux, le micromoulage et le moulage d"inserts, les fabricants peuvent produire des composants médicaux compacts, ergonomiquement optimisés et capables d"exécuter plusieurs fonctions simultanément sans compromettre l"intégrité structurelle ou la précision.
Ces techniques de moulage avancées permettent de concevoir des dispositifs complexes qui nécessiteraient autrement plusieurs étapes d"assemblage ou des mécanismes de fixation supplémentaires, réduisant ainsi le temps de production, améliorant la fiabilité et garantissant des performances constantes dans les applications critiques de soins de santé. Grâce à une conception soignée, un outillage de précision et un contrôle des processus, le moulage par injection médicale continue d"élargir les possibilités des dispositifs chirurgicaux, diagnostiques et implantables de nouvelle génération.
Le moulage par injection médicale facilite une transition transparente du développement de prototypes à la production à grande échelle, permettant aux fabricants de tester et d"affiner leurs conceptions avant de s"engager dans une fabrication à grande échelle. Les techniques de prototypage rapide, telles que les inserts de moule imprimés en 3D et les outils à faible volume, permettent aux ingénieurs d"évaluer l"ajustement, l"ergonomie et les performances fonctionnelles de dispositifs tels que les poignées chirurgicales, les boîtiers de diagnostic et les composants d"administration de médicaments. Cette validation précoce réduit les révisions coûteuses pendant la production et garantit que chaque pièce répond à des exigences dimensionnelles et fonctionnelles strictes. Une fois validés, les moules peuvent faire évoluer la production depuis de petits lots pilotes jusqu"à des millions d"unités sans compromettre la précision. Les moules à grande cavité permettent de produire plusieurs composants par cycle, augmentant ainsi le débit et répondant à la demande croissante de dispositifs médicaux jetables et réutilisables.
Les processus de moulage par injection optimisés minimisent le gaspillage de matériaux tout en conservant une haute précision, contribuant à la fois à la rentabilité et à la durabilité. Un contrôle précis des paramètres d’injection garantit un flux de polymère constant, réduisant ainsi l’utilisation excessive de matériau et le risque de défauts. Les temps de refroidissement optimisés et la gestion des cycles réduisent la consommation d’énergie et augmentent l’utilisation de la machine. Les machines automatisées réduisent les besoins en main-d"œuvre et maintiennent une qualité reproductible, tandis que les systèmes d"inspection en ligne détectent les défauts à un stade précoce, évitant ainsi les reprises et les rebuts. Ces améliorations de processus permettent aux fabricants de produire de manière fiable de grands volumes de composants tels que des embouts de seringues, des connecteurs IV et des boîtiers microfluidiques avec des tolérances et des performances constantes.
Tableau illustratif : Facteurs de coût et d’efficacité dans le moulage par injection médicale
Facteur | Impact sur la production | Exemple |
Utilisation du matériel | Réduit les déchets, réduit les coûts | Composants de seringue en polypropylène |
Optimisation des cycles | Des délais de production plus courts | Refroidissement et éjection automatisés |
Moules à grande cavité | Produit plusieurs pièces par cycle | 100 à 200 pointes de pipettes par injection |
Surveillance automatisée de la qualité | Minimise les défauts, réduit les retouches | Systèmes d"inspection optique en ligne |
Les flux de travail intégrés et automatisés accélèrent le passage du concept à la production à grande échelle. Les composants médicaux tels que les boîtiers de dispositifs portables, les assemblages de cathéters et les modules de diagnostic peuvent passer rapidement du prototype à la production de masse. Les ajustements de moules, les conceptions flexibles des cavités et l"optimisation des paramètres permettent aux fabricants de mettre en œuvre efficacement les modifications de conception sans affecter la qualité de la production. Cette adaptabilité prend en charge l"introduction rapide de nouvelles variantes de produits et garantit des performances constantes, permettant aux fabricants de produits médicaux de répondre à l"évolution des demandes de soins de santé tout en maintenant des tolérances précises et une fiabilité élevée des produits.
Les poignées de scalpel, les pinces et les boîtiers de cartouches de test bénéficient de tolérances strictes et de conceptions ergonomiques. Les polymères légers améliorent la durabilité et la résistance à la stérilisation, tandis que le moulage en grand volume garantit la cohérence sur des milliers d"appareils.
Les cages vertébrales, les implants orthopédiques et les composants dentaires reposent sur des dimensions précises et des plastiques biocompatibles. Des géométries complexes telles que des cadres en treillis ou des surfaces courbes sont réalisables grâce au moulage par injection.
Exemple de tableau : spécifications typiques d"un dispositif implantable
Type d"appareil | Matériel utilisé | Exigence de conception clé |
Cage vertébrale | COUP D"OEIL | Intégrité structurelle, ajustement précis |
Implant dentaire | Polycarbonate | Biocompatibilité, durabilité |
Articulation orthopédique | PE de qualité médicale | Capacité de charge, stérilisation |
Les stylos à insuline, les auto-injecteurs et les moniteurs de santé intelligents nécessitent des composants compacts et intégrés. Le moulage par injection garantit un dosage précis, une forme ergonomique et des performances robustes pour une utilisation répétée, tout en permettant des boîtiers multifonctionnels et flexibles pour les appareils portables.
Le moulage par injection médicale façonne les composants de soins de santé modernes avec précision, évolutivité et intégration fonctionnelle, offrant ainsi des solutions fiables, conformes et innovantes. Taizhou Huangyan Guangchao Mould Co., Ltd. garantit une production de haute qualité qui améliore les performances et l’efficacité des appareils pour les produits médicaux chirurgicaux, implantables et portables.
R : Le moulage par injection médicale est le processus de transformation de plastiques de qualité médicale en composants précis pour des dispositifs tels que des outils chirurgicaux et des équipements de diagnostic.
R : Il offre une haute précision, une biocompatibilité et une production reproductible pour les dispositifs implantables tels que les cages vertébrales et les composants orthopédiques.
R : Le moulage par injection permet une production en grand volume avec une qualité constante, réduisant ainsi les coûts de main-d"œuvre et le gaspillage de matériaux.
R : Les polymères biocompatibles tels que le PEEK, le polycarbonate, le polypropylène et le silicone sont couramment utilisés pour les composants durables et stérilisables.
